СОП с плоскодонными отражателями

1. СОП типа "ступенька" с плоскодонными отражателями.

Образцы используют для настройки УЗД с прямыми преобразователями в методиках контроля листов, плит, околошовных зон.

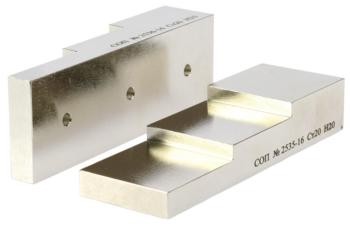

СОП-ступенька. Плокодонные отражатели. Производство ООО "ИЦ Физприбор"

СОП-ступенька. Плокодонные отражатели. Производство ООО "ИЦ Физприбор"






Серийно производятся (всегда есть на складе) СОП-ступеньки:

- отражатели S=20 кв. мм на глубине 3, 10, 25 мм, материал Ст20, антикоррозионное покрытие.

- отражатели S=20 кв. мм на глубине 10, 20, 30, 40  мм, материал Ст20, антикоррозионное покрытие.

- СОП ступеньки с плоскодонными отражателями (алюминий) 5, 10, 15, 20 мм

- СОП ступеньки с плоскодонными отражателями (алюминий) 10, 20, 30, 40, 50 мм

Плоскодонные отражатели могут быть диаметром от 0,6 мм до 8 мм в зависимости от регламентирующего документа


2. Трубные СОП с торцевыми плоскодонными отражателями.

Используются в методика УЗК кольцевых сварных соединений труб. Применяют для настройки УЗД с хордовыми преобразователями. Изготавливаются под данный типоразмер трубы. Материалы - стали, полиэтилен. Как правило, поставляются в комплекте с хордовыми ПЭП.

Трубный СОП с торцевым плоскодонным отражателем. S=1,2 кв. мм. Типоразмер трубы 38х4. Трубный СОП с торцевым плоскодонным отражателем. S=1,2 кв. мм. Типоразмер трубы 83х4.
Трубный СОП с торцевым плоскодонным отражателем и имитатором свища в сварном шве. Трубный СОП с торцевым плоскодонным отражателем. S=0,9 кв. мм. Типоразмер трубы 57х4.

3. Специальные СОП с плоскодонными отражателями.

СОП для контроля околошовных зон или кромок деталей, подготовленных под сварку.

СОП для контроля околошовных зон или кромок деталей, подготовленных под сварку. Производство ООО "ИЦ Физприбор"

СОП для контроля деталей авиа-техники. Материал титан ВТ-6. Плоскодонное отверстие диаметром 0,8мм

СОП для контроля деталей авиа-техники. Материал титан ВТ-6. Плоскодонное отверстие диаметром 0,8мм. Производство ООО "ИЦ Физприбор"
