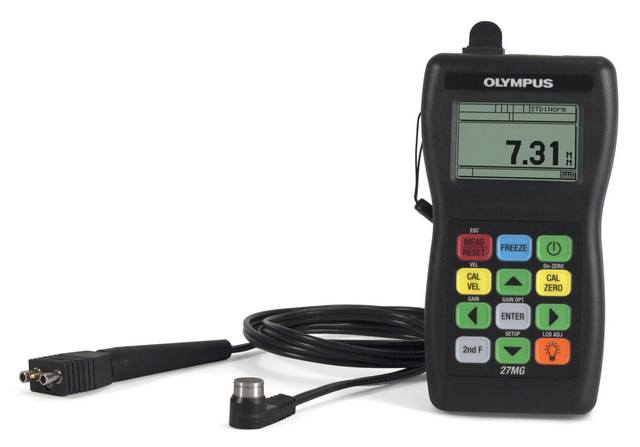

Толщиномер Olympus 27MG
27MG производства компании Olympus – это доступный по цене ультразвуковой толщиномер, предназначенный для прецизионных измерений толщины корродированных стенок металлических труб, при одностороннем доступе к объекту контроля. Прибор эргономичен, легок (всего 340 г) и удобен для использования одной рукой. Несмотря на компактный размер, 27MG оснащен многочисленными инновационными функциями и технологиями, использующимися в более усовершенствованных толщиномерах. Надежный и прочный, работающий от батарей толщиномер 27MG имеет широкий ЖК-экран с подсветкой и легко читаемыми цифрами. Интуитивно понятная клавиатура с цветовой кодировкой обеспечивает прямой доступ ко многим ключевым функциям.
Стандартные функции толщиномера: автоматическое распознавание ПЭП для обеспечения оптимальной работы преобразователя; автоматическая компенсация нуля для обеспечения точности измерений на горячих поверхностях; настройка усиления при измерении материалов с высокой степенью затухания ультразвука (литой металл); дифференциальный режим; настройки высокого/низкого порога сигнализации; режим Мин/Макс для вызова минимального или максимального значения толщины (20 измерений в секунду).
27MG предназначен для инженеров-инспекторов и инженеров по техническому обслуживанию, выполняющих контроль толщины корродированных изнутри объектов (металлических труб, резервуаров, балок и опорных конструкций). Ультразвуковой толщиномер представляет экономически эффективный и быстрый способ для проведения неразрушающего контроля с помощью ультразвука.
Технические характеристики 27MG
|
Измерения |
Режим измерения с использованием раздельно-совмещенного преобразователя |
Временной интервал от прецизионной задержки после возбуждающего импульса до первого эхо-сигнала |
|
|
Диапазон толщины |
От 0,50 до 635 мм, в зависимости от материала, преобразователя, состояния поверхности, температуры |
|
|
Скорость распространения звука в материале |
От 0,508 до 18,699 мм/мкс |
|
|
Разрешающая способность (выбираемая) |
Низкая: 0,1 мм |
|
|
Диапазон частот преобразователя |
От 2,25 до 10 МГц (–3 дБ) |
|
Общие |
Диапазон рабочих температур |
От |
|
|
Клавиатура |
Герметичная, с цветовой кодировкой; тактильная и звуковая обратная связь |
|
|
Корпус |
Ударопрочный водонепроницаемый; с герметично уплотненными разъемами. Соответствует стандарту IP65. |
|
|
Размеры: (Ш x В x Г): |
84,0 x 152,4 x 39,6 мм |
|
|
Вес |
340 г |
|
|
Источник питания |
3 щелочные батареи типоразмера АА |
|
|
Продолжительность работы батареи |
150 часов в обычных условиях, 30 часов с постоянной подсветкой экрана |
|
|
Работа во взрывоопасной атмосфере |
Безопасная работа по Классу I, Раздел 2, Группа D стандарта NFPA 70 (Национальная ассоциация противопожарной защиты США), Статья 500, протестирован MIL-STD- |
|
|
Соответствие стандартам |
Отвечает требованиям EN15317 |
|
|
Режим сигнализации |
Программируемые пороги (низкий и высокий) сигнализации с визуальным и звуковым индикаторами |
|
Дисплей |
Режим Сохр./Сброс |
Отображение на экране последнего измеренного значения или его сброс. |
|
|
Подсветка |
Электролюминесцентная, режимы ВКЛ и АВТО ВКЛ |
|
|
Полоса пропускания |
От 1 до 18 МГц (–3 дБ) |
|
|
Единицы измерения |
Миллиметры или дюймы |
|
|
Язык интерфейса |
Английский, французский, немецкий, испанский, итальянский, португальский, русский, польский и шведский |
Стандартная комплектация:
- Цифровой ультразвуковой толщиномер 27MG
- Раздельно-совмещенный преобразователь
- Щелочные батареи типа АА
- Тестовый образец и контактная жидкость
- Кейс для транспортировки
- Ремешок на запястье
- Руководство пользователя на CD-диске.
- Руководство по началу работы
- Функции измерения: режим Мин/Макс, дифференциальный режим, режим Стоп-кадр для настройки усиления, автоматическое распознавание ПЭП, компенсация нуля
27MG совместим со всей гаммой раздельно-совмещенных преобразователей Olympus, различающихся по частоте, размеру пьезоэлемента и температурному диапазону.
|
Преобразователь |
Номер для заказа |
Частота (МГц) |
Соединение кабеля и ПЭП |
Диаметр контакт. поверх-ти (мм) |
Диапазон изм. в стали* (мм) |
Диапазон температур** ºC |
|
D7910 |
U8454038 |
5,0 |
90° |
12,7 |
от 1 до 254 |
от 0 до 50 |
|
D790 |
U8450002 |
|
Прямое |
11,00 |
от 1 до 500 |
от –20 до 500 |
|
D790-SM |
U8450009 |
Прямое |
||||
|
D790-RL |
U8450007 |
90° |
||||
|
D790-SL |
U8450008 |
Прямое |
||||
|
D791 |
U8450010 |
5,0 |
90° |
11,00 |
от 1 до 500 |
от –20 до 500 |
|
D791-RM |
U8450011 |
5,0 |
90° |
11,00 |
от 1 до 500 |
от –20 до 400 |
|
D792 |
U8450012 |
10 |
Прямое |
7,20 |
от 0,50 до 25 |
от 0 до 50 |
|
D793 |
U8450013 |
90° |
||||
|
D794 |
U8450014 |
5,0 |
Прямое |
7,20 |
от 0,75 до 50,0 |
от 0 до 50 |
|
D797 |
U8450016 |
2,0 |
90° |
22,9 |
от 3,80 до 635 |
от –20 до 400 |
|
D797-SM |
U8450017 |
Прямое |
||||
|
D7226 |
U8454013 |
7,5 |
90° |
8,90 |
от 0,71 до 50,00 |
от –20 до 150 |
|
D798-LF |
U8450019 |
|||||
|
D798 |
U8450018 |
7.5 |
90° |
7,20 |
от 0,71 до 50,00 |
от –20 до 150 |
|
D798-SM |
U8450020 |
Прямое |
||||
|
D799 |
U8450021 |
5,0 |
90° |
11,00 |
1.00 to 500.00 |
от –20 до 150 |
|
MTD705 |
U8620225 |
5.0 |
90° |
5,10 |
от 1 до 19 |
от 0 до 50 |
