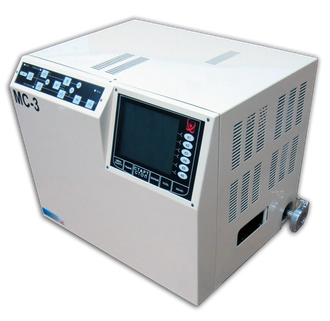

Течеискатель гелиевый МС-3
Гелиевый масс-спектрометрический течеискатель «МС-3» предназначен для определения параметров герметичности с использованием в качестве пробного газа 4He (3He, H2) вакуумного оборудования, допускающих откачку внутренней полости, либо заполненных пробным газом.
Течеискатель является комбинированным и позволяет работать всеми способами масс-спектрометрического метода контроля герметичности(ГОСТ, ISO).
Имеет режим байпасной откачки.
Прибор может эксплуатироваться в автоматическом и ручном режимах.
|
Технические характеристики |
||
|
Наименование технической характеристики |
Значение |
|
|
Диапазон регистрируемых потоков, м3Па/сек |
от 1,0 до 5,0 E-13 |
|
|
Минимальный регистрируемый поток в режиме противотока, м3Па/сек |
7,0 E-12 |
|
|
Минимальный достоверно регистрируемый поток с полнопоточным щупом, м3Па/сек |
5,0 E-9 |
|
|
Время отклика, сек: - по входу - со щупом 10 метров |
0,5 3±1 |
|
|
Скорость высоковакуумной откачки по воздуху/гелию, л/с |
60/10 |
|
|
Максимальное рабочее давление на входном фланце при полностью открытом фланце, Па |
10 000,00 |
|
|
Предельное рабочее давление при стабилизации давления внешним откачным агрегатом, Па |
любое |
|
|
Производительность форвакуумного насоса, от м3/ч |
1,0 |
|
|
Время выхода в режим готовности (первично/повторно) , мин |
3/1 |
|
|
Время непрерывной работы в сутки, час |
24 |
|
|
Напряжение питания, В; частота, Гц |
220± 22; 50 |
|
|
Потребляемая мощность, от, Вт |
400 |
|
|
Габаритные размеры (ш/в/г), до, мм |
470х350х360 |
|
|
Масса течеискателя, от, кг |
28 |
|
|
Технические характеристики |
||
|
Наименование технической характеристики |
Значение |
|
|
Минимальный регистрируемый поток в режиме прямотока, м3Па/сек |
5E-13 |
|
|
Минимальный регистрируемый поток в режиме противотока, м3Па/сек |
7,0E-12 |
|
|
Минимальный регистрируемый поток с полнопоточным щупом, в режиме противотока, м3 ?Па/сек |
5,0E-9 |
|
|
Производительность форнасоса, от м3/час |
3.0 |
|
|
Производительность гибридного турбонасоса ВНГТ-5, по гелию (Не), от л/сек |
10 |
|
|
Предельное давление, мм.рт.ст. |
5E-7 |
|
|
Максимальное рабочее давление на входном фланце, Па |
10000 |
|
|
Время реакции на поток Не на входе течеискателя, сек |
1 |
|
|
Время реакции на поток с полнопоточным щупом (длиной 10м), сек |
3 |
|
|
Выход на режим готовности(первично/повторно), мин |
5/3 |
|
|
Время непрерывной работы, час |
24 |
|
|
Тип присоединительного фланца, ДУ |
КF-25 |
|
|
Напряжение питания, В |
220+22 |
|
|
Частота, Гц |
50 |
|
|
Потребляемая мощность, кВт |
0,4 |
|
|
Габаритные размеры, мм. |
604х414х440 |
|
|
Вес, от кг. |
40 |
|
Особенности течеискателя:
- масс-спектрометрический анализатор со 180-градусным углом поворота;
- двухкатодная масс-спектрометрическая ячейка;
- возможность переключения рабочего катода;
- ресурс «квазихолодного» катода до 3000 часов;
- «автокалибровка» по внешней и внутренней эталонной течи;
- защита анализатора от избытка по гелию;
- автокомпенсация фона;
- тестирование узлов при включении и в процессе работы автоматически с индикацией на экране;
- возможность ручной установки значений: тока эмиссии катода; ускоряющего напряжения (Ua); установка порога регистрации течи; установку текущего времени в часах и минутах;
- возможность установки автоматической блокировки по давлению: в форвакуумной линии; в камере масс-спектрометрического анализатора;
- быстрая смена объекта нажатием одной кнопки без остановки течеискателя;
- звуковая, цифровая, световая индикация течи;
- оn-line отображения потоков натекания в цифровом и графическом (диаграмма) виде;
- возможность выбора единиц измерения;
- мнемосхема со светодиодной индикацией;
- возможность работы в ручном режиме...
