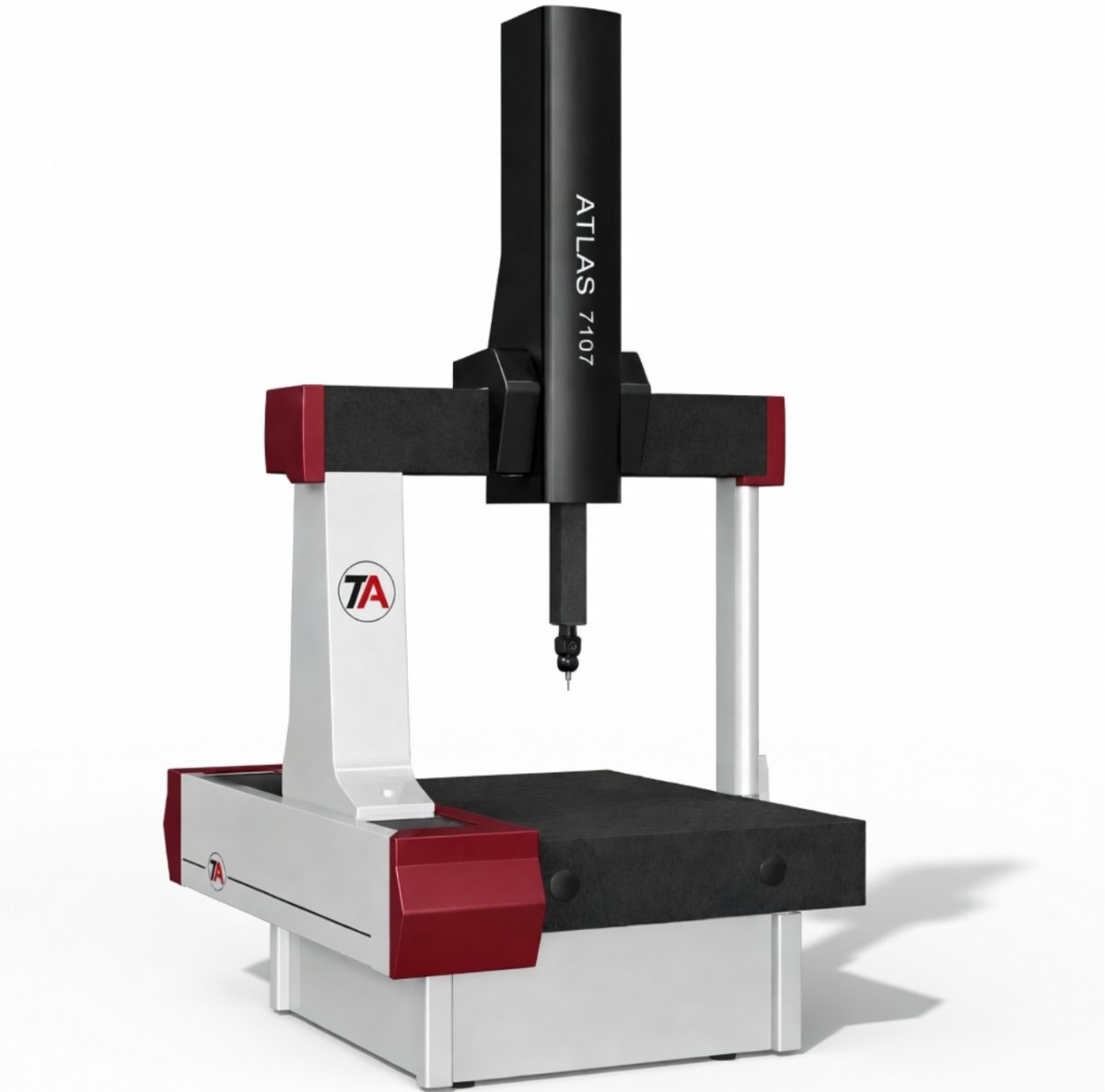

Координатно-измерительные машины серии ATLAS

В основе конструкции координатно-измерительной машины (КИМ) серии ATLAS лежит классическая, проверенная десятилетиями архитектура, обеспечивающая максимально широкое рабочее пространство для удобной загрузки и разгрузки деталей. Однако эта классика наполнена передовыми инженерными решениями, главным из которых является самоадаптирующаяся металлическая фрикционная система передачи. Запатентованная технология привода позволяет кардинально улучшить динамические характеристики машины, сводя к минимуму инерционные погрешности. Именно этот механизм делает серию ATLAS идеальным инструментом для высокоскоростного сканирования и сложных измерительных задач, где критична верность траектории.

Ключевые технологические преимущества серии ATLAS

1. Прямоугольные направляющие — возвращение к эталонной геометрии.
В эпоху погони за экзотическими «уникальными» и «запатентованными» многогранными профилями направляющих, инженеры ATLASсознательно вернулись к природной логике прямоугольной формы. Такое решение обусловлено не консерватизмом, а инженерной целесообразностью: модель коррекции геометрических ошибок для прямоугольных направляющих максимально проста, прозрачна и вычислительно эффективна. Это обеспечивает предсказуемость поведения машины в любой точке измерительного пространства, что критически важно для эталонной точности.

2.Металлическая фрикционная передача по длинной оси — эталон динамики.
В качестве привода длинной оси (X) серия ATLASиспользует золотой стандарт трехкоординатной метрологии — металлическую фрикционную передачу. В отличие от зубчатых реек или синхронных ремней, данная система полностью нивелирует влияние погрешностей профиля зуба (циклической ошибки). Отказ от гибких кинематических связей позволяет:

• Добиться беспрецедентной плавности хода;
• Исключить микровибрации и удары, вызванные телескопическим эффектом ремней;
• Значительно повысить жесткость приводной цепи.
  Благодаря этому машины ATLASдемонстрируют выдающиеся разгонные и тормозные характеристики, обеспечивая идеальное позиционирование даже в режиме агрессивного скоростного сканирования.

3.Интеллектуальная архитектура аэростатических подшипников.
Для всех трех осей применена единая концепция компоновки воздушных опор с круговым (окружающим) охватом направляющих. В серии ATLASреализована система раздельного предварительного натяга (пресжатия) для каждого подшипника. Такая схема гарантирует:

• Отсутствие перекоса сил (интерференции) между опорами;
• Индивидуальную настройку рабочих зазоров;
• Максимальную жесткость воздушной пленки.
  В отличие от альтернативных компоновок, «окружающая» схема в ATLASпозволяет каждому подшипнику функционировать в индивидуально оптимальном режиме, что кратно повышает устойчивость машины при динамических нагрузках.

4.Двухконтурная термокомпенсация колонн.
Две вертикальные колонны измерительной машины выполнены по двухслойной (сэндвич) конструкции. Это инженерное решение призвано минимизировать влияние внешних тепловых возмущений, исходящих как от перепадов температуры в цехе, так и от потоков воздуха системы кондиционирования. Двойной контур эффективно демпфирует температурные градиенты, обеспечивая стабильность геометрии стоек в широком диапазоне климатических условий и делая ATLASустойчивым к суровым условиям производственных цехов.

5.Модульное основание и виброизоляция нового поколения
Конструкция станины (постамента) машины ATLASспроектирована как универсальная платформа. Она полностью совместима как с высокоэффективной пассивной виброизоляцией, так и с активной системой пневматической виброзащиты. Данная опция позволяет адаптировать измерительный комплекс для работы в условиях интенсивных техногенных вибраций (вблизи прессов, тяжелых станков) и обеспечивает полноценную онлайн-интеграцию в автоматизированные линии контроля качества, сохраняя паспортную точность в самых жестких условиях эксплуатации.

 Точность машин серии ATLAS
