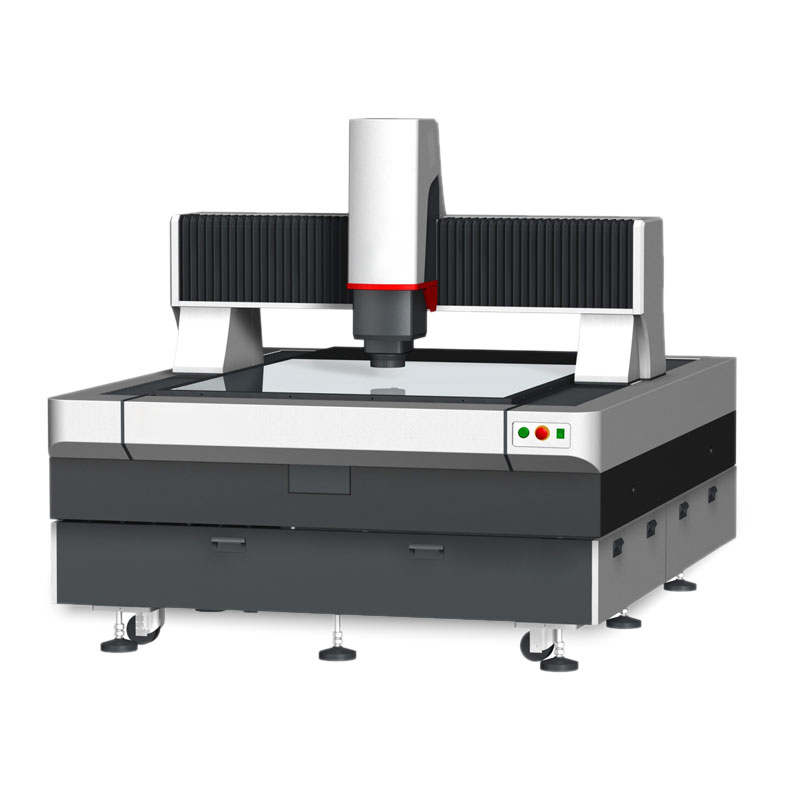

Автоматическая видеоизмерительная машина CHT1215
Автоматические видеоизмерительные машины серии CHT охватывают различные диапазоны измерений и обладают мощной функциональностью. Они выполняют точные измерения поверхностных размеров, контуров, углов, позиций и геометрических допусков для различных сложных деталей.
Оборудование серии CHT применяется в машиностроении, электронике, производстве пресс-форм, литье, обработке металлов и резины, производстве низковольтной аппаратуры, магнитных материалах, прецизионной штамповке, производстве разъемов, коннекторов, терминалов, мобильных телефонов, бытовой техники, печатных плат, медицинского оборудования, часов, режущего инструмента, а также в измерительной технике и контроле качества.
Технические характеристики:
| Модель | CHT1215 |
| Рабочий диапазон (X/Y/Z) | 1200 × 1500 × 200 мм |
| Конструкция | Мостовая |
| Материал основания | Гранит |
| Монитор | 24" LCD (1920×1080) |
| Сенсор изображения | 1.6 Мп цветная промышленная камера |
| Разрешение линейки | 0.1 мкм |
| Объектив | 8.3X моторный (13.3X опционально) |
| Оптическое увеличение | 0.6X~5.0X |
| Увеличение изображения | 27X~229X |
| Поле зрения (макс.) | 13 × 11 мм |
| Поле зрения (мин.) | 1.0 × 0.8 мм |
| Контровой свет | Телецентрический |
| Кольцевой свет | 6 колец / 8 сегментов (255 уровней) |
| Соосный свет | LED |
| Точность X/Y | (3.5 + L/200) мкм |
| Точность X⊥Y | (4.5 + L/200) мкм |
| Точность Z | (4.5 + L/200) мкм |
| Диапазон измерений высоты (X×Y) | 1100 × 1500 мм |
| Макс. глубина/диаметр (H/Φ) | 1.64 |
| Диаметр луча | Φ100 мкм (Φ18 мкм опционально) |
| Разрешение | 0.25 мкм |
| Диапазон Z (без движения) | ±2 мм |
| Точность Z (без движения) | ±2 мкм |
| Диапазон Z (с движением) | 200 мм |
| Точность Z (с движением) | ±(6 + 0.01H) мкм |
| Макс. скорость XY | 500 мм/с |
| Макс. скорость Z | 100 мм/с |
| Габариты | 2150 × 2620 × 1700 мм |
| Вес | 3600 кг |
| Грузоподъемность | 50 кг |
| Потребляемая мощность | 2500 Вт |
| Опции датчиков | Щуповой / оптический |
| Система управления | Сервоуправление |
| ПО | VisionX |
| Питание | AC200~240V, 50/60 Гц |
| Температура работы | 20°C ±2°C |
| Влажность работы | 20~80% |
| Вибрация | <0.002g (<15 Гц) |
