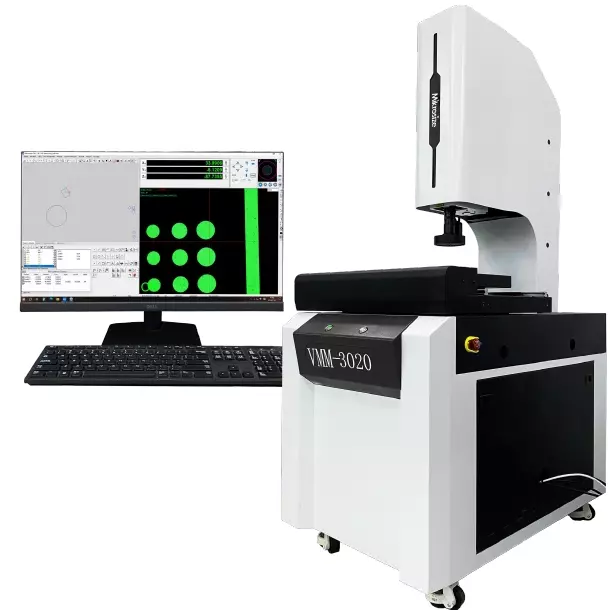

Координатная видеоизмерительная система Mikrosize VMM-3020
Полностью автоматическое управление с помощью мыши и джойстика: простота и удобство использования, высокая эффективность, отличная стабильность.
Автоматическое пакетное измерение: возможность создания задач для полностью автоматического пакетного измерения с поддержкой как автоматических, так и ручных интерактивных операций.
Автоматическая калибровка объектива: исключает трудоемкие этапы полной калибровки.
Автоматическое управление освещением: система поддерживает автоматическое управление источниками света.
Прецизионная система освещения: автоматическое управление для контурного света (5 колец, 8 секций) и поверхностного освещения.
Быстрая автоматическая фокусировка с функцией измерения высоты через фокусировку.
Импорт DXF-чертежей: совместимость с CAD-системами, возможность импорта/экспорта и графической обработки данных.
Области применения:
Электронное производство: высокоточное измерение размеров электронных компонентов и контроль качества печатных плат, обеспечение надежности электронной продукции.
Машиностроение: точный контроль размеров сложных деталей и состояния режущего инструмента, способствует повышению точности и эффективности механической обработки.
Производство пресс-форм: комплексный контроль полостей пресс-форм, предоставление основы для ремонта и усовершенствования, обеспечение качества формовки изделий и увеличение срока службы пресс-форм.
Автомобилестроение: точные измерения automotive компонентов и геометрии кузова, гарантия рабочих характеристик и качества внешнего вида автомобилей.
Научные исследования и образование: удовлетворение требований точных измерений в научных исследованиях, возможность использования для демонстраций и обучения.
Технические характеристики:
| Наименование параметра | Значение |
| Рабочий стол |
Перемещение по осям X,Y: 300×200 мм Перемещение по оси Z: 200 мм (для фокусировки и вспомогательных измерений) |
| Тип привода | Привод на основе шарико-винтовых пар по осям X, Y, Z |
| Разрешение линейных энкодеров: X, Y, Z - оси | 0,5 мкм |
| Точность | ≤(2,5+L/200) мкм |
| Камера | Высокоразрешающая цветная CCD-камера |
| Объектив | 0,7~4,5X моторный зум-объектив; |
| Общее видеоувеличение | 20~180X (настраивается) |
| Система освещения | Поверхностное:
Светодиодное кольцевое холодное освещение (светодиоды производства США) 5 колец и 8 зон, с независимым управлением каждой секцией Контурное: Светодиодное кольцевое холодное освещение (светодиоды производства США) Яркость регулируется в 256 градациях |
| Управление движением | CNC сервосистема управления движением |
| Программное обеспечение | Mikromea-CNC 2.5D, ПО для координатных измерений |
| Рабочая среда |
Температура: 20℃±2℃ Влажность: 30%-80% Вибрация: < 0,002g, ниже 15 Гц |
| Питание | AC 100~220В 50/60Гц 10А |
| Габариты станка (Д×Ш×В) | 660×560×960 мм |
| Вес нетто станка | 240 кг |
