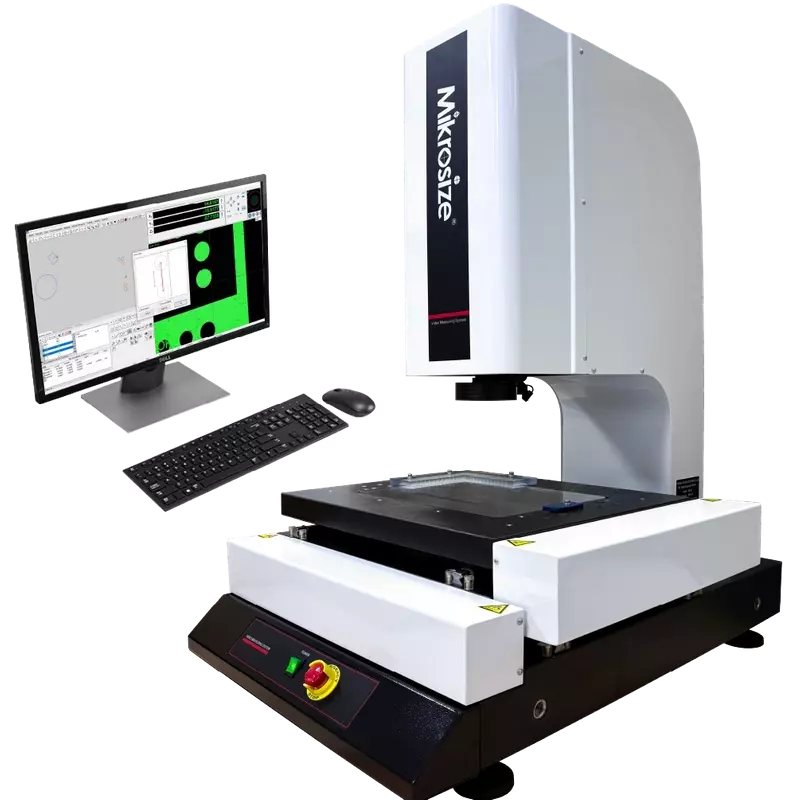

Координатная видеоизмерительная система Mikrosize VME / VMK с ЧПУ
Ручное управление в замкнутом контуре, ручные измерения; Интегральный дизайн, удобство измерений;
Стабильное и надежное мраморное основание класса "00", обеспечивающее высокую скорость, точность и прецизионность измерений;
Прецизионные линейные направляющие и шарико-винтовые передачи, серводвигатели переменного тока гарантируют точность;
Высокоточная линейная шкала с разрешением 1 мкм, высокая точность, отличная стабильность;
Ручной зум-объектив и цветная ПЗС-камера высокого разрешения 1/2";
Программируемое 5-кольцевое, 8-секционное поверхностное LED освещение, управляемое программным обеспечением, с функцией памяти;
Контурное параллельное LED освещение с интеллектуальной регулировкой яркости на 256 градаций;
Опционально: импортный контактный щуп для выполнения 3D-измерений.
Широко используется в машиностроении, электронной промышленности, автомобилестроении, производстве металлоизделий, пластмасс, пресс-форм и других отраслях. Обеспечивает точное измерение размеров, формы и позиционных допусков деталей, что позволяет выполнять задачи контроля компонентов, измерения геометрии, управления технологическим процессом и т.д.
Технические характеристики:
|
Наименование параметра |
Координатная видеоизмерительная система с ЧПУ |
||
|
2.5D Модель |
VMA-3020 |
VMA-4030 |
VMA-5040 |
|
3D Модель |
VMA-3020P |
VMA-4030P |
VMA-5040P |
|
Ход по осям X.Y (мм) |
300x200 |
400x300 |
500x400 |
|
Ход по оси Z (мм) |
200 |
||
| Габариты (мм) |
750x520x980 |
1000x620x990 |
1300x750x1000 |
| Вес нетто (кг) |
240 |
320 |
360 |
|
Точность измерений (мкм) |
E1(x/y)=2.5+L/100 |
||
|
Нагрузка на рабочий столик |
25 кг |
||
|
Повторяемость измерений |
± 2 мкм |
||
|
Приводная система |
Привод по осям X, Y, Z: Шарико-винтовая передача (ШВП) |
||
|
Система управления движением |
Ручное управление перемещением |
||
|
Сенсор камеры |
Цветная ПЗС-камера 1/2" |
||
|
Объектив |
Ручной коаксиальный зум-объектив |
||
|
Видеоувеличение |
Оптический зум: 0,7–4,5x
|
||
|
Линейные энкодеры по осям X/Y/Z (2.5D система) |
Разрешение: 1 мкм |
||
|
Рабочее расстояние |
92 мм |
||
|
Поле зрения объекта |
11.1–1.7 мм |
||
|
Скорость перемещения (мм/с) |
По осям X, Y: 200 мм/с
|
||
|
3D-измерения |

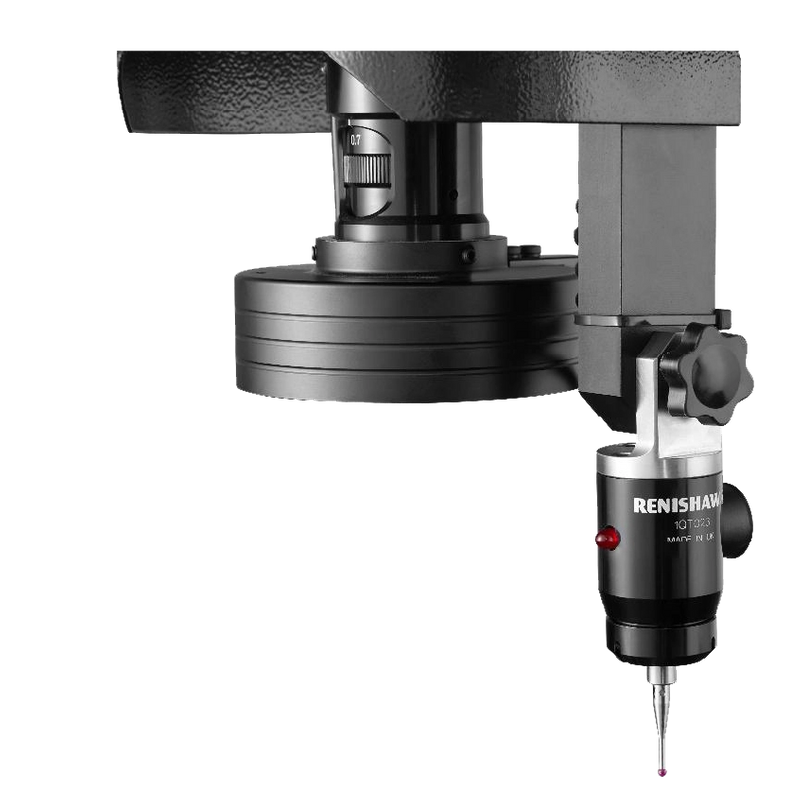

Модуль 3D и контактный щуп Renishaw (Великобритания) |
||
|
Программное обеспечение для измерений |
Mikromea-CNC 2.5D ПО для ЧПУ-измерений |
||
|
Освещение |
Контурное освещение: Регулируемая светодиодная параллельная подсветка (256 градаций яркости) Поверхностное освещение: Регулируемая 5-кольцевая 8-секционная светодиодная холодная подсветка (256 градаций яркости) |
||
|
Рабочая среда |
Температура: 20°C ± 2°C
|
||
|
Источник питания |
AC 100–220 В, 50/60 Гц, 10 А |
||
