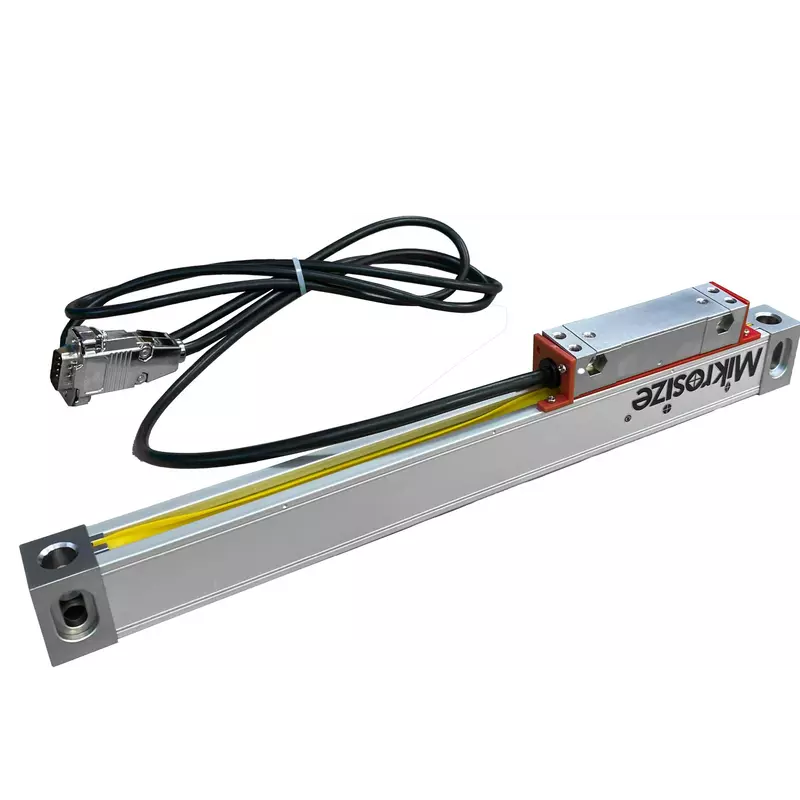

Линейная шкала

Линейная шкала

Область применения: фрезерные станки, сверлильные станки, токарные станки, шлифовальные станки, станки с ЧПУ, литьевые машины, обрабатывающие центры, станки электроэрозионной обработки.

Технические характеристики:

Модель	MLS-400 MLS-600	MLS-1000	MLS-3100
Опциональный шаг решётки	20 мкм (0.020 мм) 10 мкм (0.010 мм)
Опциональная система растровых измерений	Инфракрасная оптическая система передачи Длина инфракрасной волны: 880 нм
Система считывания числовых значений с роликовым механизмом	Вертикальная пятиподшипниковая роликовая система		Пятиподшипниковая роликовая система под углом 45°
Разрешение системы	1 мкм 5 мкм	1 мкм 5 мкм	1 мкм 5 мкм
Эффективный диапазон измерений	50–600 мм 50–400 мм (MLS-400)	50–1000 мм	50–3100 мм
Точность повторяемости	±1 мкм ±5 мкм	±1 мкм ±5 мкм	±1 мкм ±5 мкм
Максимальная рабочая скорость	20 м/мин (при разрешении 1 мкм) 60 м/мин (при разрешении 5 мкм)
Выходной сигнал	TTL RS422 ~1VPP
Питание	5V±5% DC
Рабочая среда	Температура: -10~45°C Влажность: ⩽90%

MLS-400

Модель	Разрешение системы	Эффективный диапазон измерений	Максимальная рабочая скорость	Точность
Модель	Разрешение системы	Эффективный диапазон измерений	Максимальная рабочая скорость	Стандартная	Высокоточная
MLS-4001	1 мкм	50–400 мм	20 м/мин	±5 мкм	±3 мкм
MLS-4005	5 мкм	50–400 мм	60 м/мин	±5 мкм	±3 мкм

MLS-600

Модель	Разрешение системы	Эффективный диапазон измерений	Максимальная рабочая скорость	Точность
				50–500 мм		510–600 мм
				Стандартная	Высокоточная	Стандартная	Высокоточная
MLS-6001	1 мкм	50–600 мм	20 м/мин	±5 мкм	±3 мкм	±8 мкм	±5 мкм
MLS-6002	2 мкм	50–600 мм	60 м/мин	±5 мкм	±3 мкм	±8 мкм	±5 мкм
MLS-6001	0,5 мкм	50–600 мм	10 м/мин	±5 мкм	±3 мкм	±8 мкм	±5 мкм
MLS-60002	0,2 мкм	50–600 мм	10 м/мин	±5 мкм	±3 мкм	±8 мкм	±5 мкм
MLS-60001	0,1 мкм	50–600 мм	10 м/мин	±5 мкм	±3 мкм	±8 мкм	±5 мкм

MLS-100

Модель	Разрешение системы	Эффективный диапазон измерений	Максимальная рабочая скорость	Точность
				50–500 мм		510–600 мм
				Стандартная	Высокоточная	Стандартная	Высокоточная
MLS-10001	1 мкм	50–1000 мм	20 м/мин	±5 мкм	±3 мкм	±8 мкм	±5 мкм
MLS-10002	2 мкм	50–1000 мм	60 м/мин	±5 мкм	±3 мкм	±8 мкм	±5 мкм
MLS-100005	0,5 мкм	50–1000 мм	10 м/мин	±5 мкм	±3 мкм	±8 мкм	±5 мкм
MLS-100002	0,2 мкм	50–1000 мм	10 м/мин	±5 мкм	±3 мкм	±8 мкм	±5 мкм
MLS-100001	0,1 мкм	50–1000 мм	10 м/мин	±5 мкм	±3 мкм	±8 мкм	±5 мкм

MLS-3100

Модель	Разрешение системы	Эффективный диапазон измерений	Максимальная рабочая скорость	Точность
				50–500 мм		510–1000 мм		1010–2000 мм		2010–3100 мм
				Стандартная	Высокоточная	Стандартная	Высокоточная	Стандартная	Высокоточная	Стандартная	Высокоточная
MLS-31001	1 мкм	50–3100 мм	20 м/мин	±5 мкм	±3 мкм	±8 мкм	±5 мкм	±30 мкм	±20 мкм	±50 мкм	±34 мкм
MLS-31005	5 мкм	50–3100 мм	60 м/мин	±5 мкм	±3 мкм	±8 мкм	±5 мкм	±30 мкм	±20 мкм	±50 мкм	±34 мкм
