Полуавтоматическая видеоизмерительная система Mikrosize VMA-F
Автофокусировка по оси Z.
Мощное измерительное ПО с функцией автоматического отслеживания границ и многоформатными отчетами.
Технология субпиксельной сегментации повышает разрешающую способность границ изображения.
Поверхностное холодное освещение для измерения сложных деталей.
Лазерный указатель для быстрого поиска конкретной области измеряемой детали.
Стабильный гранитный рабочий стол класса точности «00».
Высокоточные полированные направляющие и подшипники немецкого производства.
Видеосистема с высоким разрешением.

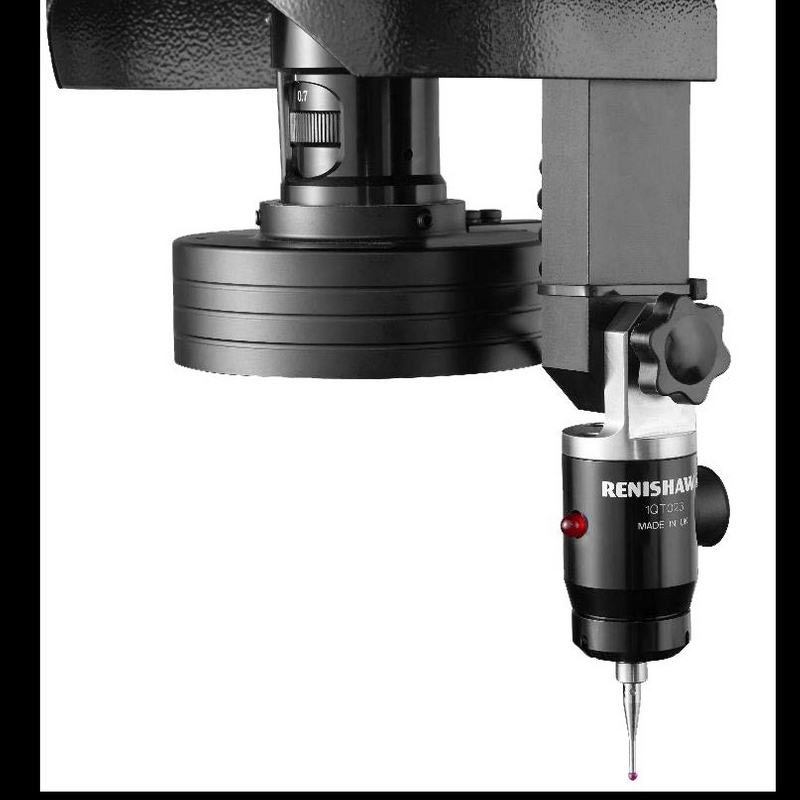

Измерительный щуп Renishaw опционально для простых 3D-измерений.
Широко используется в машиностроении, электронной промышленности, автомобилестроении, производстве металлоизделий, пластмасс, пресс-форм и других отраслях.
Обеспечивает точное измерение размеров, формы и позиционных допусков деталей, что позволяет выполнять задачи контроля компонентов, измерения геометрии, управления технологическим процессом и т.д.
Технические характеристики:
|
Наименование параметра |
Ручная видеоизмерительная система |
|||
|
2.5D Модель |
VMA2010-F |
VMA-3020F |
VMA-4030F |
VMA-5040F |
|
3D Модель |
VMA2010-FP |
VMA-3020FP |
VMA-4030FP |
VMA-5040FP |
|
Ход по осям X.Y (мм) |
200X100 |
300x200 |
400x300 |
500x400 |
|
Ход по оси Z (мм) |
200 |
|||
| Габариты (мм) |
600X500X920 |
750x520x980 |
1000x620x990 |
1100x950x1660 |
| Вес нетто (кг) |
120 |
150 |
180 |
360 |
|
Точность по осям X,Y (мкм) |
2.5+L/100 |
|||
|
Ось Z |
Автофокусировка |
|||
|
Нагрузка на рабочий столик |
25 кг |
|||
|
Сенсор камеры |
TEO цветная ПЗС-камера 1/3’’ |
|||
|
Объектив |
Ручной зум-объектив с позиционированием |
|||
|
Общее видеоувеличение |
Оптический зум: 0,7–4,5x
|
|||
|
Разрешение |
0,5 мкм |
|||
|
Рабочее расстояние (стандартное) |
92 мм (стандартное) |
|||
|
Поле зрения объекта |
8,1 мм – 1,3 мм |
|||
|
Система перемещения |
X,Y: Полированные направляющие
|
|||
|
Блок обработки данных |
RS-100 |
|||
|
Освещение |
Поверхностное: 8-секционное LED холодное освещение
|
|||
|
Измерительное ПО |
Mikromea-F 2.5D ПО для полуавтоматических измерений |
|||
|
Рабочая среда |
Температура: 20°C ± 2°C
|
|||
|
Источник питания |
AC 100–220 В, 50/60 Гц, 10 А |
|||
