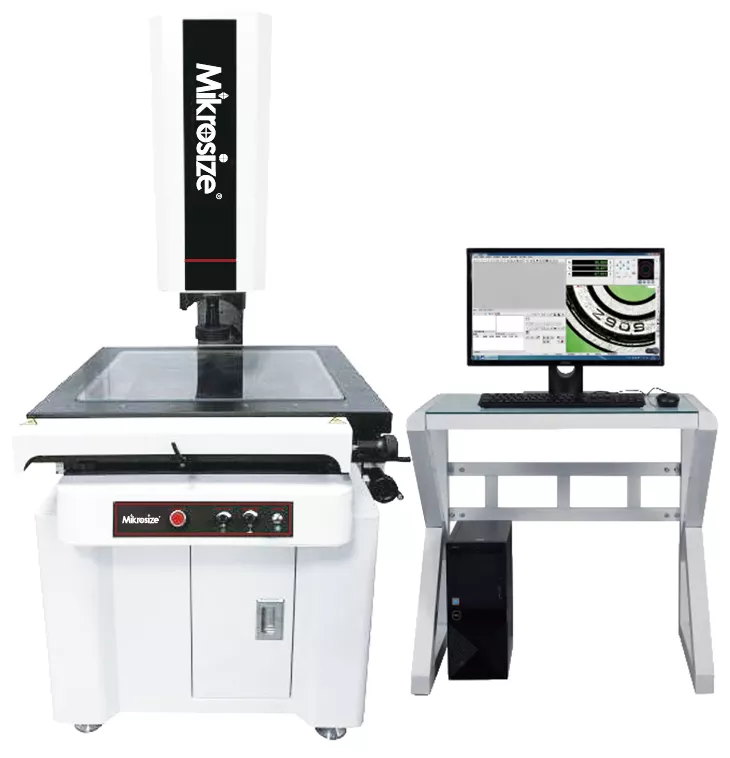

Ручная видеоизмерительная система Mikrosize VMA-6050

Использование высокоточных плит и стоек из цинхуанганского гранита класса «00», которые отличаются высокой точностью, коррозионной стойкостью, высокой прочностью и отсутствием деформации под напряжением, что гарантирует высокую стабильность станка;
Оси X и Y оснащены высокоточными безлюфтовыми зубчатыми рейками и подшипниками немецкого производства, ось Z приводится в движение трапецеидальным винтом с устройством быстрой блокировки перемещения. Специальная конструкция обеспечивает плавное и быстрое движение без люфтов, скачков или ошибок отскока;

Оптическая система utilizes импортные высококачественные оптические компоненты с многослойным просветляющим покрытием, что обеспечивает минимальное оптическое затухание, четкое и неискаженное изображение;
Верхний (поверхностный) осветитель в паре с лазерным указателем — запатентованная технология компании — делает измерения более удобными и простыми;
Самостоятельно разработанное ПО VMS с функцией автоматического наведения на грань, мощным расчетным и измерительным функционалом, разнообразными форматами выходных отчетов для удовлетворения различных потребностей клиентов; возможно бесплатное обновление и обслуживание;
Опционально: щуповая головка, коаксиальный осветитель, модуль металлографического микроскопа.

Область применения:

Магнитные материалы: Для измерения магнитных материалов, производимых большими партиями и имеющих сложную поверхностную форму. Функция автоматического распознавания образов данной СИ (системы измерения) не требует позиционирования заготовок и оснастки. Одним нажатием можно одновременно измерить несколько деталей и быстро вывести результаты;
Механообработка: ПО СИ обладает функциями автоматического захвата границы и другими функциями экстракции контура. В сочетании с кольцевым осветителем линзового типа и сканирующими колесами горизонтального освещения это устраняет тени от заготовки и делает контур более четким, решая проблему выделения контура цилиндрических изделий и повышая точность измерений;
ЖК-дисплеи: Широко применяется в сборке, контроле и related testing материалов и производства электронной продукции, такой как ЖК-телевизоры, компьютеры и мобильные телефоны. Высокоточные и стабильные измерительные технологии и профессиональные знания охватывают различные аспекты производства ЖК-дисплеев, способствуя внедрению статистического управления процессами (SPC), подходящего для производственных особенностей предприятий, для улучшения и контроля качества;
Резка стекла (производство дисплеев для мобильных телефонов): Задачи автоматического измерения могут быть заданы в соответствии с требованиями к размерам заготовки для проведения измерений партий. Оборудование прошло 168-часовые испытания на усталость и обладает высокой надежностью, предоставляя клиентам бесперебойно работающие измерительные комплексы и гарантируя точность измерений;
Модули подсветки: Конструкция на основе автоматического портального моста, разработанная для измерения поверхностей больших размеров, таких как модули подсветки, идеально сочетает высокую точность и большой измерительный диапазон;
Печатные платы (ПП), производство и изоляционные материалы: Для проектирования и производства ПП используется пятикольцевой восьмизональный поверхностный осветитель с 256-ступенчатой регулировкой яркости и улучшенными характеристиками, такими как коаксиальное и автоматическое освещение, чтобы решить измерительные ограничения традиционных СИ и обеспечить качество проектирования и производства печатных плат;
Для мягких, тонких и легко сминаемых изоляционных материалов интегрирована инновационная концепция быстрого («flash») измерения с большим полем зрения, позволяющая проводить быстрое измерение в одно нажатие без необходимости выравнивания системы координат, что повышает эффективность измерений.

Технические характеристики:
