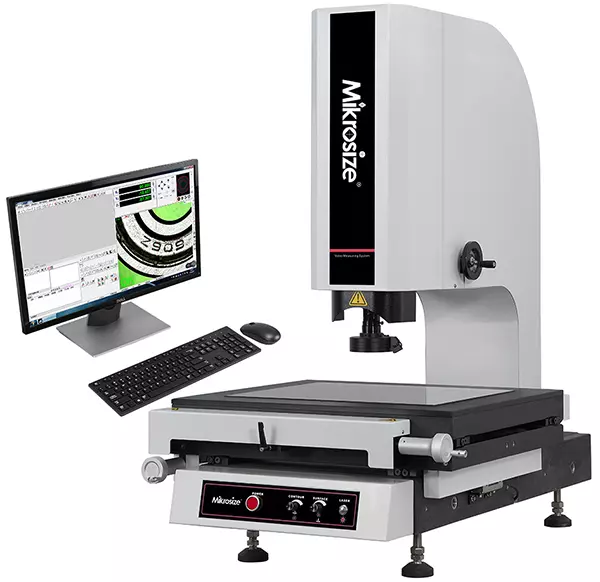

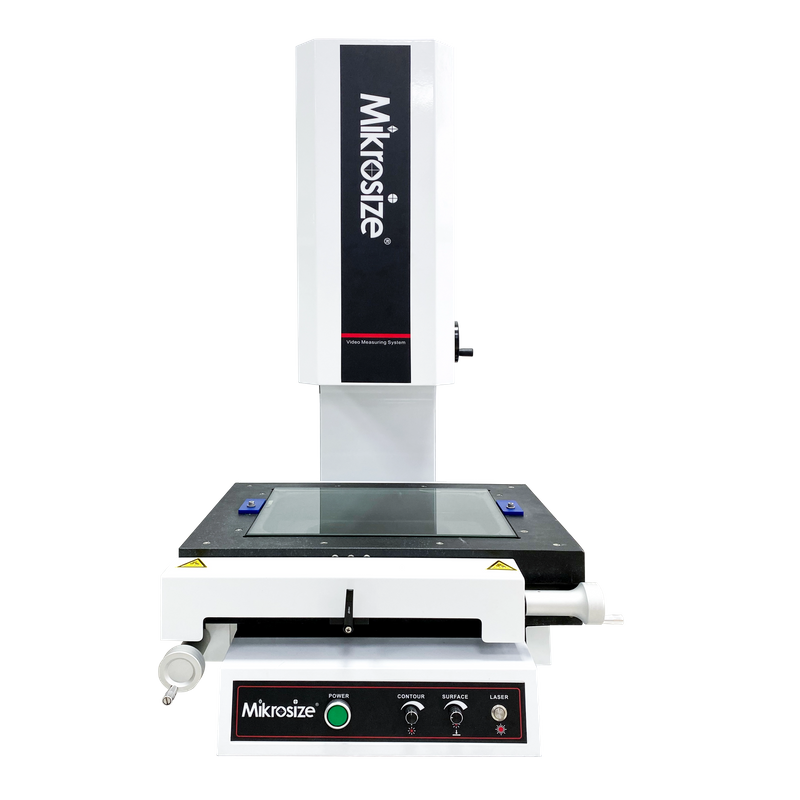

Ручная видеоизмерительная система VMA-3020
Мощное измерительное программное обеспечение с функцией автоматического отслеживания границ и многоформатными выходными отчетами.
Технология субпиксельной сегментации повышает разрешающую способность границ изображения.
Поверхностное бестеневое (холодное) освещение позволяет измерять сложные детали.
Лазерный указатель для простого поиска конкретного места измеряемой детали.
Стабильный гранитный рабочий стол класса точности «00».
Высокоточные полированные направляющие и подшипники немецкого производства.
Видеосистема с высоким разрешением.
Опционально доступен измерительный щуп Renishaw для простых 3D-измерений.
Широко используется в машиностроении, электронной промышленности, автомобилестроении, производстве металлоизделий, пластмасс, пресс-форм и других отраслях.
Обеспечивает точное измерение размеров, формы и позиционных допусков деталей, что позволяет выполнять задачи контроля компонентов, измерения геометрии, управления технологическим процессом и т.д.
Технические характеристики:
|
Наименование параметра |
Ручная видеоизмерительная система |
|||
|
2.5D Модель |
VMA-2010 |
VMA-3020 |
VMA-4030 |
VMA-5040 |
|
3D Модель |
VMA-2010P |
VMA-3020P |
VMA-4030P |
VMA-5040P |
|
Ход по осям X.Y (мм) |
200X100 |
300x200 |
400x300 |
500x400 |
|
Ход по оси Z (мм) |
200 |
|||
| Габариты (мм) |
600X500X920 |
750x520x980 |
1000x620x990 |
1100x950x1660 |
| Вес нетто (кг) |
120 |
150 |
180 |
360 |
|
Точность по осям X,Y (мкм) |
2.5+L/100 |
|||
|
Нагрузка на рабочий столик |
25 кг |
|||
|
Сенсор камеры |
TEO цветная ПЗС-камера 1/3’’ |
|||
|
Объектив |
Ручной зум-объектив с позиционированием |
|||
|
Общее видеоувеличение |
Оптический зум: 0,7–4,5x
|
|||
|
Разрешение |
0,5 мкм |
|||
|
Рабочее расстояние (стандартное) |
92 мм |
|||
|
Поле зрения объекта |
8,1 мм – 1,3 мм |
|||
|
Система перемещения |
X,Y: Полированные направляющие
|
|||
|
Блок обработки данных |
RS-100 |
|||
|
Освещение |
Поверхностное: 8-секционное LED холодное освещение
|
|||
|
Измерительное ПО |
Mikromea-M 2.5D ПО для ручных измерений |
|||
|
Рабочая среда |
Температура: 20°C ± 2°C
|
|||
|
Источник питания |
AC 100–220 В, 50/60 Гц, 10 А |
|||
