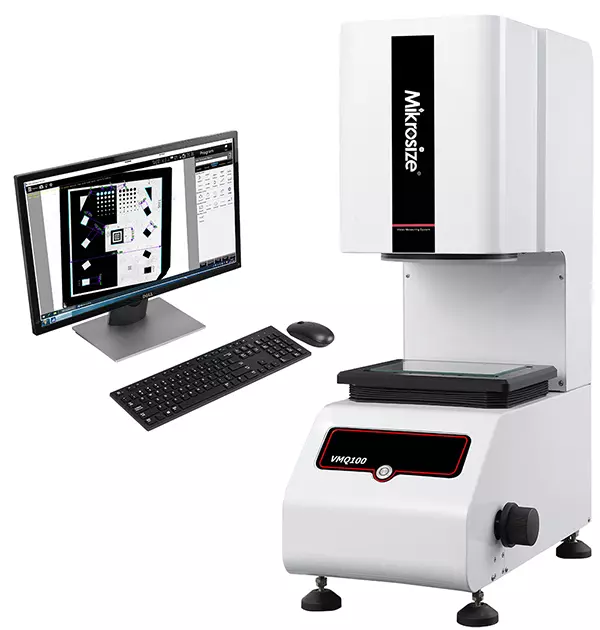

Система мгновенного видеоизмерения Mikrosize VMQ-100
Мгновенные измерения одним нажатием, пакетное тестирование
Образцы для измерений можно размещать произвольно без фиксации и позиционирования — программное обеспечение автоматически распознает и сопоставляет;
Неограниченное количество измеряемых параметров, выполнение измерительной задачи менее чем за 1 секунду;
Импорт CAD-чертежей для прямого измерения;
Одновременное измерение нескольких образцов одного типа.
Точные вычисления и высокая повторяемость
Уникальная запатентованная технология выделения границ и коррекции дисторсии объектива;
Автоматическое освещение, значительно повышающее повторяемость результатов;
Соответствие точности измерений и повторяемости традиционных видеоизмерительных машин.
Простота эксплуатации без специального обучения
Любой оператор может быстро начать работу без предварительного обучения;
Простой интерфейс, интеллектуальные измерения, оптимизированный рабочий процесс, подсказки в реальном времени;
Все измерительные данные автоматически записываются, статистический анализ формируется одним нажатием. Результаты измерений могут быть экспортированы в различные форматы файлов или сразу распечатаны.
Многофункциональность, автоматические отчеты
Программное обеспечение разделено на три функциональных модуля: настройка измерений, непрерывные измерения и статистический анализ;
Режим непрерывных измерений позволяет проводить измерения в реальном времени с автоматическим определением NG/OK без нажатия клавиш.
Технические характеристики:
| Наименование параметра | Значение |
| Габариты прибора (Д×Ш×В) | 480×240×680 мм |
| Вес прибора | 30 кг |
| Грузоподъемность рабочего стола | 3 кг |
| Программное обеспечение | Fom2d |
| Камера | Промышленная CCD-камера 5 мегапикселей |
| Объектив | Двойной телецентрический объектив |
| Освещение | Программируемое параллельное освещение или телецентрическое параллельное освещение, каждая секция регулируется независимо |
| Поле зрения | 30–100 мм |
| Фокусировка | Ручная |
| Точность измерений | ±3 мкм |
| Измерительные функции | Точка, линия, окружность, многоточечная линия, многоточечная окружность, автоматическая окружность, дуга, многосекционная окружность, автоматический R-угол, сканирование контура, фиксированная точка, пиковая линия, окружность и др. |
| Функции маркировки | Выравнивание, перпендикуляр, угол, радиус/диаметр |
| Геометрические допуски | Прямолинейность, круглость, симметрия, профиль и др. |
| Виртуальные конструкции | Центральная линия, биссектриса, точка касания, точка касания линии окружности, центр окружности, центр линии и др. |
| Автоматическое сопоставление шаблонов | Поддерживается |
| Функции отчетности | SPC-анализ (CPK, CA, PPK, CP, PP) |
| Настройка ПО | Импорт CAD для анализа профиля, автоматическое управление процессами, управление через приложение (APP) |
| Скорость измерений | 99 измерений/секунду |
| Количество шаблонов | Неограниченно |
| Питание | AC 100–240 В, 50/60 Гц |
| Рабочая среда | Температура 23°C ± 2°C, влажность 20–80% |
