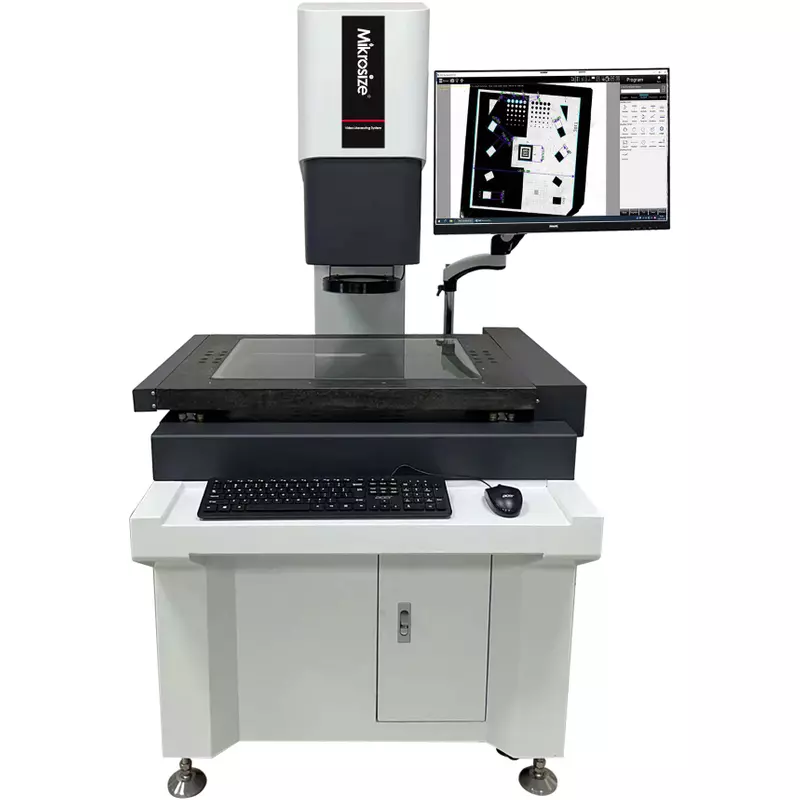

Система мгновенных видеоизмерений со сшивкой изображений Mikrosize VMQ-3020
Измерительный прибор VMQ-3020 с композитной сшивкой изображений использует двойной телецентрический высокоразрешающий оптический объектив в сочетании с высокоточными алгоритмами анализа изображений и алгоритмами сшивки изображений, а также incorporates принцип одноклавишного мгновенного измерения.
Прибор может автоматически определять положение измеряемого объекта, сопоставлять шаблон, проводить оценочные измерения и генерировать отчеты в соответствии с формой изделия, что действительно реализует быстрое и точное измерение одним нажатием кнопки.
Широко используется в машиностроении, электронной промышленности, автомобилестроении, производстве металлоизделий, пластмасс, пресс-форм и других отраслях. Обеспечивает точное измерение размеров, формы и позиционных допусков деталей, что позволяет выполнять задачи контроля компонентов, измерения геометрии, управления технологическим процессом и т.д.
Технические характеристики:
| Модель | YT-5040S |
| Неподвижный диапазон (мм) | 63×42 |
| Рабочий диапазон (мм) | 500×400×200 |
| Габаритные размеры (мм) | 900×800×1650 |
| Вес (кг) | 450 |
| Грузоподъемность (кг) | 20 |
| Сенсор камеры | 20-мегапиксельная промышленная камера |
| Объектив | Телецентрический оптический объектив |
| Увеличение | 0.088X |
| Точность (мкм) | ±(3 + L/100) |
| Минимальная единица отображения (мм) | 0.0001 |
| Рабочее расстояние по оси Z (мм) | 200 |
| Источник света | Поверхностное освещение: Кольцевое поверхностное Контурное освещение: Телецентрический параллельный (опционально: внешнее coaxial освещение) |
| Обработка изображений | Метод анализа изображений IVT, 256 градаций серого, субпиксельная обработка 10:1 |
| Программное обеспечение | FOM-FS |
| Рабочая среда |
Температура: 22℃±2℃
|
| Питание | 220V/50Hz |
