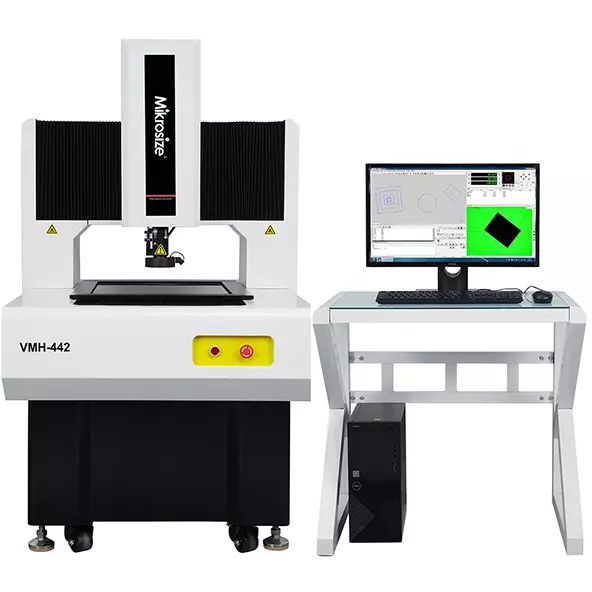

Видеоизмерительная система Mikrosize VMH мостового типа со стационарной портальной рамой

Серия VMH представляет собой видеоизмерительную машину мостового типа со стационарной портальной рамой, разработанную для высокоточных измерений крупногабаритных объектов. Благодаря высокой точностью измерений и стабильностью, широко используется в медицинских приборах, LCD-дисплеях, аэрокосмической отрасли, машиностроении, электронной промышленности, автомобилестроении, производстве металлоизделий, пластмасс, пресс-форм и других отраслях. Использована конструкция со стационарным мостом для обеспечения высокой точности и стабильности измерений. Четырехосевое полностью автоматическое управление с ЧПУ в замкнутом контуре, автоматические измерения. Применены основание и стойки из гранита, обладающие стабильными характеристиками и устойчивостью к деформации. Импортная открытая линейная шкала с разрешением 0,1 мкм, обеспечивающая высокую точность и отличную стабильность. Программное обеспечение для измерений собственной разработки с функцией быстрой фокусировки, автоматического определения границ, анализа статистической обработки данных (SPC) и функциями автоматических измерений.

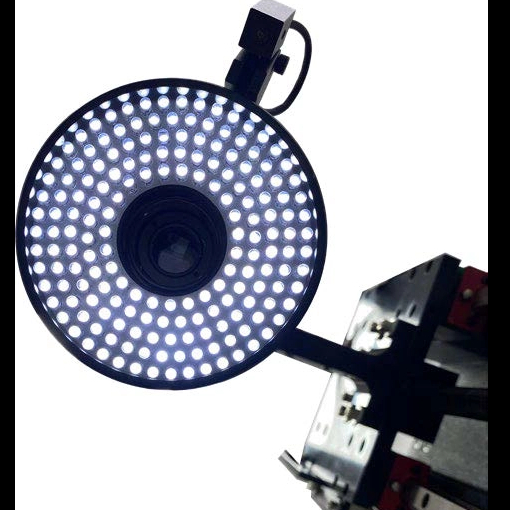

Система управления движением собственной разработки, интегрированная в прибор, обладает повышенной стабильностью. Управление джойстиком/мышью, простота в использовании. Лазерный указатель обозначает позицию измерения, что удобно для быстрого позиционирования. Оснащена объективом с автоматическим зумом, точным автоматическим масштабированием, требуется калибровка всего одного пикселя, что позволяет обеспечить эффективные измерения при многократном увеличении. Линейные направляющие класса P, шарико-винтовая передача класса точности шлифования, серводвигатель переменного тока гарантируют точность и стабильность позиционирования системы. Импортная промышленная цветная камера высокой четкости обеспечивает четкое наблюдение и соответствует требованиям стабильности измерений. Объектив с непрерывным автоматическим зумом 6.5X, точное автоматическое масштабирование, требуется всего однократная калибровка пикселя. Программируемое 5-кольцевое 8-секционное поверхностное светодиодное освещение, контурное параллельное светодиодное освещение с интеллектуальной регулировкой яркости на 256 градаций. Оснащено запатентованным программным обеспечением для полностью автоматических измерений, мощный функционал, простая эксплуатация. Опционально доступны щуповой и лазерный датчики, также возможна customization по запросу заказчика.

Технические характеристики:
