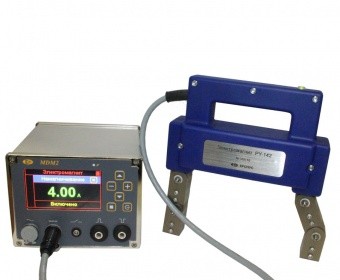

МДМ-2 - портативный магнитопорошковый дефектоскоп

Брошюра на магнитопорошковый дефектоскоп МДМ-2

Руководство по эксплуатации дефектоскопа МДМ-2

Магнитопорошковый дефектоскоп МДМ-2 представляет собой уникальное решение для контроля изделий методом магнитных частиц в полевых, аэродромных и прочих условиях. Впервые все разновидности и приемы магнитопорошкового метода контроля, включая: импульсное намагничивание, намагничивание постоянным токов с помощью электромагнита, а также намагничивание в соленоиде возможно без использования сетевого питания. Мощный встроенный аккумулятор позволяет реализовывать любые методики магнитопорошкового контроля в полевых условиях, в ангарах и на аэродромах, на высоте и тд. Несмотря на малые размеры и массу всего 4 кг дефектоскоп обладает регулировкой импульсного  тока до 3000А, автоматическим размагничиванием, регулируемой длительностью намагничивания и размагничивания и другими функциями.

Применение последних достижений электронной техники и многолетний опыт работы позволили произвести настоящую  революцию  в магнитопорошковом методе, благодаря которой дефектоскоп МДМ-2 обладает высокой  амплитудой импульсного тока в 3кА и легко помещается в наплечную сумку.

Технические характеристики

Наибольший регулируемый импульсный ток
1500 А на кабеле сечением 4 кв.мм.;
2000 А на кабеле сечением 6 кв.мм.
3000 А на кабеле сечением 16кв.мм.
Наибольший  импульсный ток через замкнутые электроконтакты
1200 А
Регулировка тока
есть
Длительность импульсов тока
1,4-1,8 мс
Частота следования импульсов
0,7-1,7 Гц
Измерение тока
есть
Автоматическая установка тока
есть
Режим "ток-пауза"
длительность тока 1-10с, длительность паузы 1-10с
Длительность автоматического размагничивания
30 с
Напряженность поля в соленоиде
350 А/см
Напряженность поля между полюсами электромагнита
не менее 90 А/см (при расстоянии 100мм)
Сила отрыва электромагнита от плиты МО-1
не менее 200Н
Режимы работы в импульсом режиме
одиночные импульсы тока;
непрерывное следование импульсов тока с частотой 0,7-1,7 Гц;
Питание
от встроенного Li-ion аккумулятора
от блока питания 220В
от бортовая сети 24-27В
Габаритные размеры
131х172х170 мм
Масса
4 кг со встроенными аккмуляторами

Особенности

Регулировка тока до 3000А при массе импульсного блока всего 4кг
Встроенный Li-ion аккумулятор
20 часов автономной работы
Питания от аккумулятора, сети 220В и бортовой сети самолета 27 В
Автоматическое размагничивание
