Универсальные рентгенотелевизионные системы СУРА РТС

Состав систем

Системы СУРА РТС включают в себя рентгенозащитную камеру, рентгеновский аппарат, плоскопанельный детектор, систему позиционирования и панель управления.

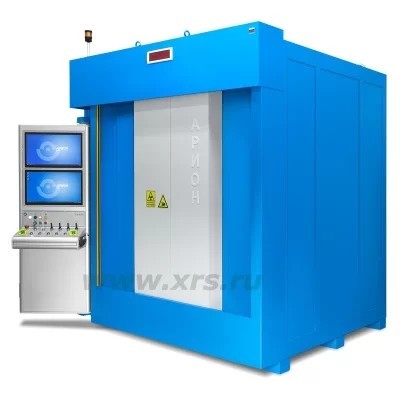

Рентгенозащитная камера представляет собой каркасную конструкцию из свинца и стали. Камера ослабляет первичное и рассеянное излучение до безопасных значений в соответствии с действующими нормами. Автоматика камеры блокирует запуск рентгеновского излучения при открытой или неплотно закрытой двери, а также блокирует возможность открытия двери снаружи во время работы рентгеновского аппарата.

Источником ионизирующего излучения служит высокостабилизированный рентгеновский аппарат кабельного типа СУРА. Приемник излучения — цифровой плоскопанельный аморфно-кремниевый детектор Экоскан. Детектор стоек к прямому рентгеновскому излучению, обеспечивает высокую скорость передачи данных и высокое качество изображения при непрерывном цикле работы.

Система позиционирования

Для позиционирования объекта контроля, рентгеновской трубки и детектора системы СУРА РТС оснащаются выдвижным поворотным столом и двумя независимыми манипуляторами.

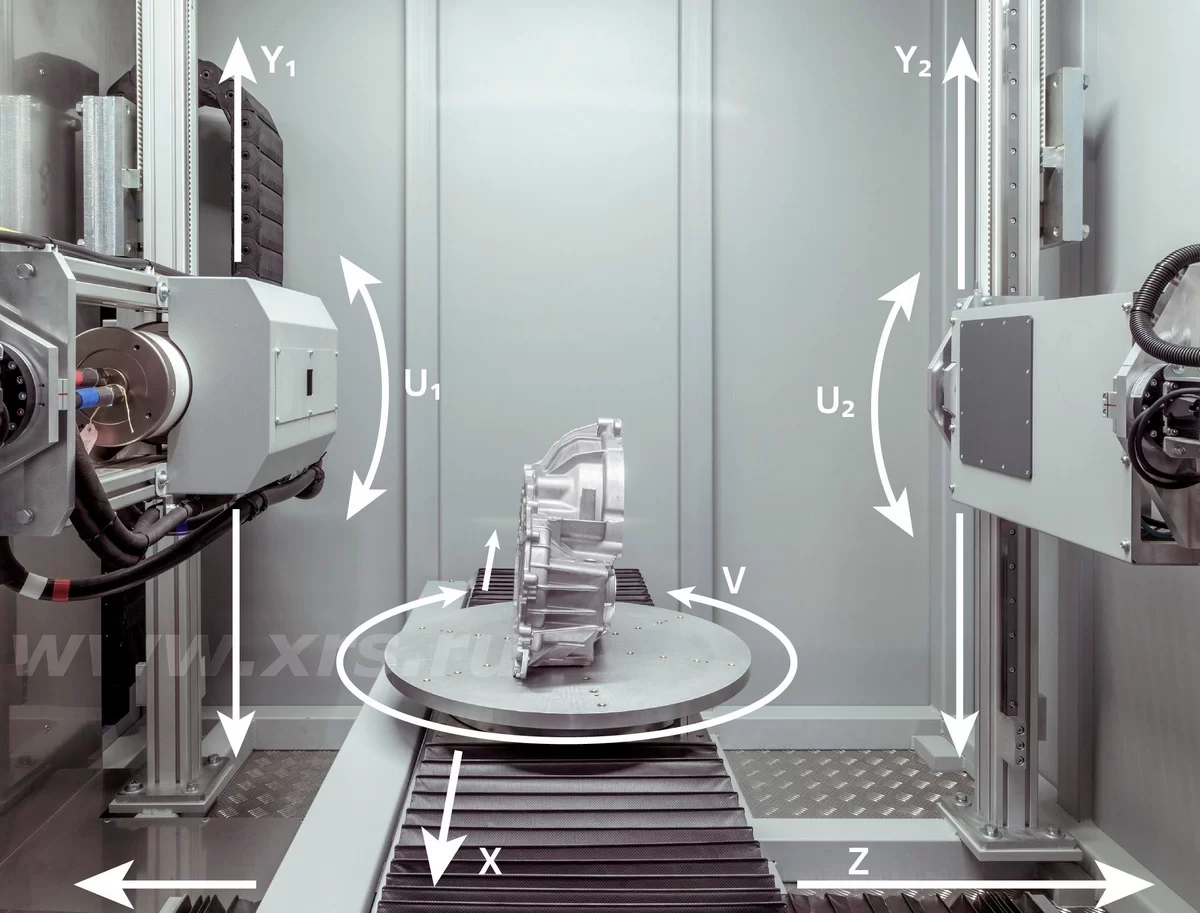

Манипулятор стола обеспечивает его поворот вокруг своей оси на 360° (ось V), перемещение вдоль оси излучения (ось Z), а также перпендикулярно оси излучения (ось X). Манипуляторы рентгеновской трубки и детектора обеспечивают их синхронное или независимое перемещение по вертикали (оси Y1 и Y2), а также наклон относительно горизонтальной плоскости на ±30° (оси U1 и U2).

Скорость перемещения по осям, синхронизация и точность позиционирования контролируется программным обеспечением. Оператор следит за движением манипуляторов и перемещением объекта контроля через видеокамеру, изображение с которой выводится на панель управления.

Управление и режимы работы

Управление работой систем осуществляется с панели оператора, интегрированной в корпус рентгенозащитной камеры. На консоли расположены джойстики перемещения манипулятора и изменения напряжения и тока, а также основные кнопки управления. Панель оснащена двумя цветными сенсорными мониторами. На главный монитор выводится изображение с детектора, на вспомогательный — либо изображение с видеокамеры, либо эталонные изображения.

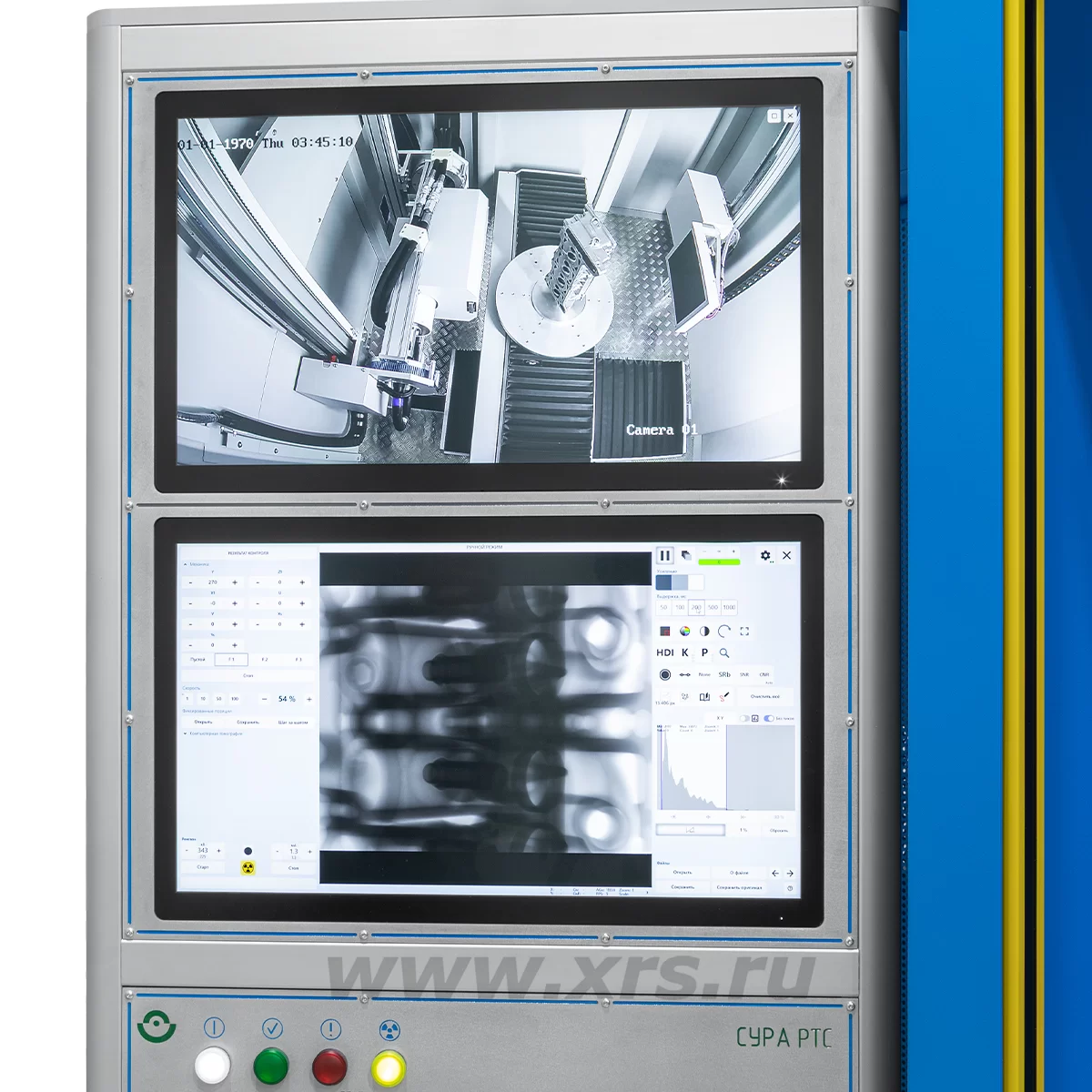

Главный и вспомогательный монитор панели управления

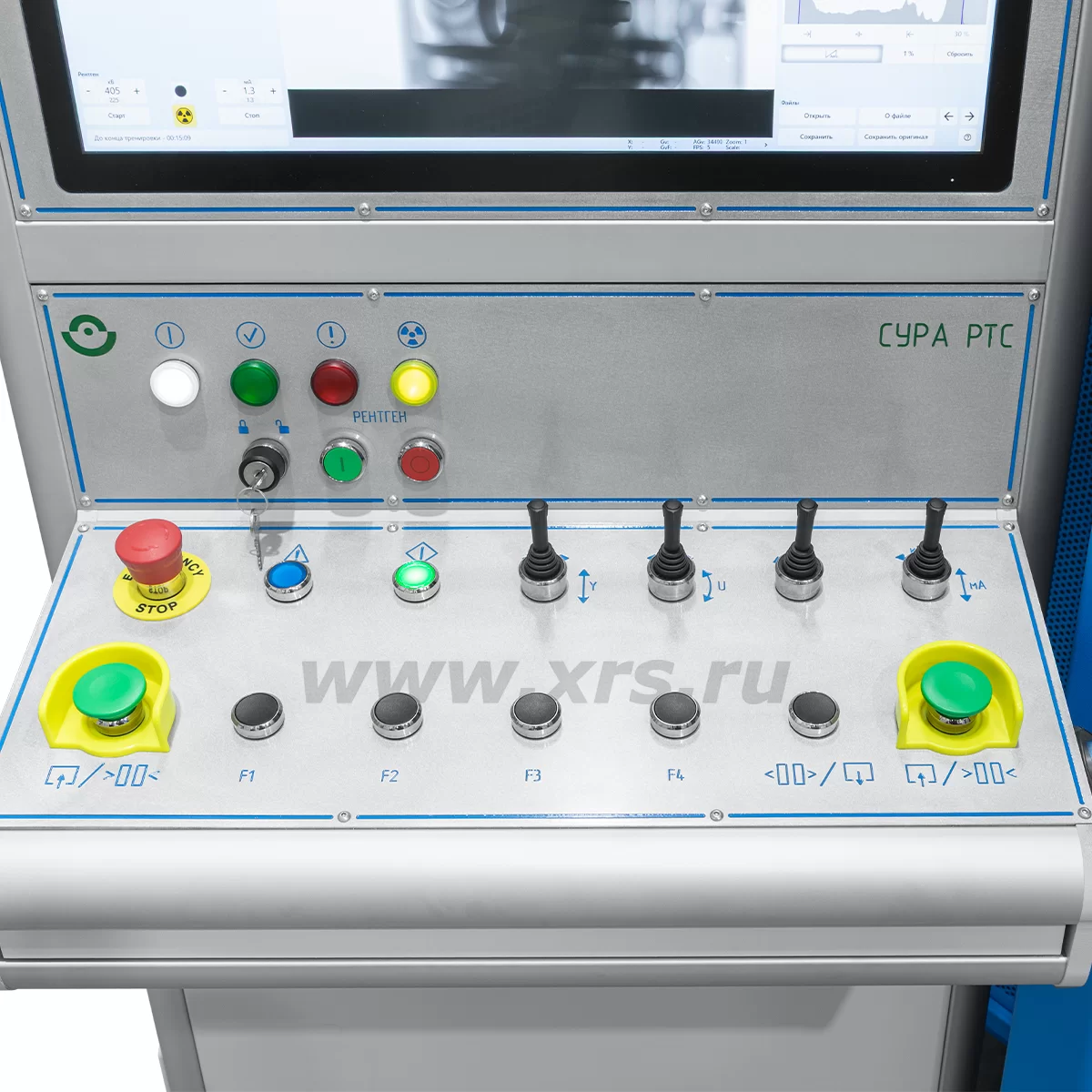

Консоль управления

В системах СУРА РТС используется специализированное программное обеспечение СУРА, посредством которого осуществляется управление всеми компонентами систем, а также обработка и анализ полученных снимков.

Рентгенотелевизионные системы СУРА РТС могут работать в ручном или автоматическом режиме.

При ручном режиме работы оператор вручную регулирует параметры рентгеновского излучения, управляет позиционированием объекта контроля, излучателя и детектора, а затем редактирует и анализирует полученное изображение.

При автоматическом режиме работы процесс позиционирования и экспозиции полностью автоматизирован, оператор только анализирует готовые изображения. Для использования систем в автоматическом режиме требуется составить программу работы для изделия, которое будет контролироваться. Такая программа включает в себя серию позиций, каждая из которых содержит данные о положении осей, значения напряжения и силы тока, а также параметры обработки полученных изображений.
