Рентгеновский аппарат РПД-150 и РПД-150 (C - северное исполнение)
Переносной рентгеновский аппарат «РПД-150» – это сверхлегкий и малогабаритный аппарат постоянного потенциала для радиографического контроля.
Аппарат предназначен для просвечивания объектов с радиационной толщиной до 20 мм (по стали) на пленку Fuji IX100 (Pb), фок расстояние 400 мм, время экспозиции - 10 минут.
Анодное напряжение, ток рентгеновской трубки и время экспозиции регулируются. Аппарат управляется микропроцессорным устройством, которое не допускает ошибок оператора, что обеспечивает его правильную эксплуатацию и надежную работу.
Аппарат имеет двойное питание: от сети переменного тока либо от встроенного аккумулятора (в комплект поставки могут входить запасные аккумуляторные блоки и зарядное устройство).
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Наименование параметра |
Значение параметра |
| Максимальная потребляемая мощность, Вт |
220
|
| Максимальная мощность на аноде, Вт |
150
|
| Анодное напряжение, кВ |
50 ÷ 150
|
| Анодный ток, мА |
0,1 ÷ 3,0
|
| Диаграмма излучения |
60° × 80°
|
| Фокусное пятно (по паспорту на трубку), мм |
0,8 × 0,8
|
| Управление |
ручное от БПУ или программное от
удаленного РС по интерфейсу RS-485
|
| Диапазон рабочих температур, ° C |
-10 °÷ +40° (северная: -30° + 40°С)
|
| Размеры, мм / вес, кг: | |
| - Моноблок (без свинцовой защиты) |
110 × 130 × 470 / 4,9
|
| - Блок питания и управления |
414 × 345 × 180 / 7,0
|
| - ПДУ |
210 × 100 × 26 / 0,3
|
| - Аккумуляторный блок |
270 × 250 × 120 / 10,0
|
Малый размер фокусного пятна и регулировки тока и напряжения в широком диапазоне позволяют получать качественные снимки, соответствующие требованиям по чувствительности и выявляемости дефектов ПНАЭ Г-7-010-89 и европейских норм.
Широкий пучок излучения (60°×80°) позволяет контролировать за одну экспозицию участки большой длины.
В соответствии с Европейским стандартом EN 444, а также требованиями методики радиографического контроля ПНАЭ Г-7-017-89, малый размер фокусного пятна позволяет приблизить аппарат к объекту, а следовательно, значительно сократить время экспозиции.
Малые размеры и вес моноблока делают аппарат незаменимым при работе в труднодоступных и стесненных условиях (например, при контроле трубопроводов обвязки, контроля трубопроводов атомных станций и химических производств.)

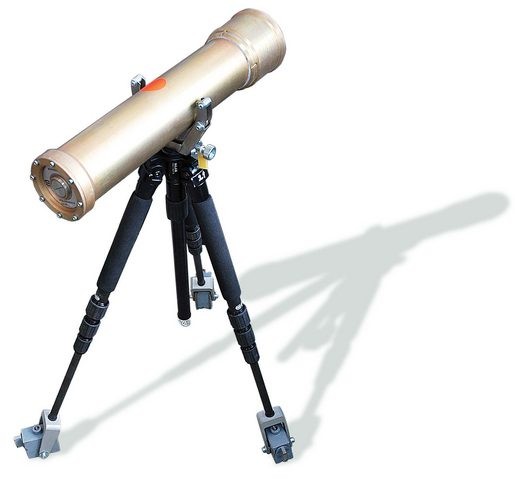

Телескопический штатив аппарата имеет сменные опоры: пластиковые и магнитные. Магнитные опоры облегчают надежное закрепление аппарата на металлических изделиях в различных пространственных положениях.
Герметичная конструкция моноблока позволяет проводить работы при любых погодных условиях и в широком диапазоне температур.
Цифровые и световые индикаторы, расположенные на передней панели блока питания и управления, уверенно различимы, как в темноте, так и при ярком дневном свете.
Аппарат «РПД-150» зарекомендовал себя как надежный, неприхотливый и устойчивый к внешним условиям аппарат, сравнимый по надежности с аппаратами зарубежных производителей.
Стандартная комплектация:
• моноблок в футляре
• блок питания и управления (БПУ) в кейсе
• пульт дистанционного управления (ПДУ) с тонким кабелем длиной 50 м на катушке
• соединительный кабель (моноблок БПУ) длиной 5 м
• сигнальная лампа на магнитном держателе с кабелем длиной 10 м
• сумка для укладки кабелей
Дополнительно:
• штатив со сменными опорами:
- резиновые наконечники для установки на горизонтальных поверхностях;
- магнитные башмаки для установки на стальных вертикальных и потолочных плоскостях;
• лазерный прицел;
• аккумуляторный блок с зарядным устройством в кейсе.
РПД-150C - «Северная» версия «РПД-150» для работы в условиях влаги и пониженных температур.
В этой версии аппарата блок питания и управления имеет герметичную конструкцию и электроподогрев платы микропроцессора, что обеспечивает надёжную работу при отрицательных температурах.
Управление и ввод параметров осуществляются с помощью пульта дистанционного управления, имеющего дисплей с удобным меню и яркой индикацией.
Лазерный прицел. Состав изделия:
* съёмное лазерное оптическое устройство;
* рельс в виде полукольца, закрепляемый на корпусе аппарата;
* маленькая встроенная рулетка для измерения фокусного расстояния.
Телескопический штатив имеет сменные опоры: пластиковые и магнитные.
Магнитные опоры облегчают надёжное закрепление аппарат на металлических изделиях в различных пространственных положениях.
Рентгеновские аппараты серии «С» могут снабжаться системой радиоуправления, позволяющей работать без кабеля связи БПУ - ПДУ и увеличить максимальное расстояние между оператором и аппаратом до 200 м. При этом алгоритм управления аппаратом не изменяется.
