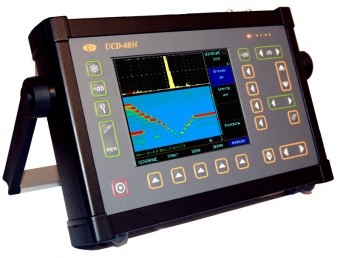

Ультразвуковой низкочастотный дефектоскоп УСД-60Н

Руководство пользователя УСД-60Н

Брошюра на дефектоскоп УСД-60Н

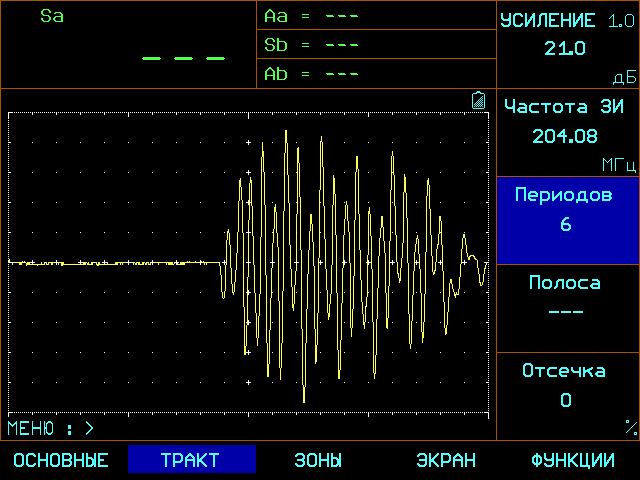

Универсальный низкочастотный ультразвуковой дефектоскоп с цифровой обработкой сигнала и высокоскоростным интерфейсом передачи данных. Дефектоскоп имеет яркий и хорошо читаемый TFT-экран 640х480. В приборе реализована функция В-скана и С-скана(опционально), функция измерения спектра сигнала.

Богатые функциональные возможности дефектоскопа позволяют создавать на базе прибора различные специализированные версии, в том числе многоканальные приборы с коммутатором до 32-х каналов.

В низкочастотном дефектоскопе УСД-60Н также предусмотрена комплектация импедансным р/с преобразователем для контроля композитных материалов с односторонним доступом.

Быстрая связь с ПК по Ethernet позволяет строить на базе данного дефектоскопа автоматизированные комплексы контроля качества композитных материалов совмещающие бесконтактный и контактный ультразвуковой, а также импедансный методы контроля.

Технические характеристики

Развертка
   мин.: 0 - 16 мкс
   макс.: 0 - 6000 мкс
   с шагом 0,01 / 0,1/ 1/ 10/ 100 мкс
Скорость УЗК
   от 100 до 10 000 м/с
Максимальная длина контролируемого материала (сталь)
   до 18 000 мм (эхо-режим), 36 000 мм (теневой режим)
Задержка
   от 0 до 5900мкс
   с шагом 0,01 / 0,1/ 1/ 10/ 100 мкс
Задержка в призме
   0 - 1000 мкс
   с шагом 0,01 / 0,1/ 1 и 10мкс
Зондирующий импульс
   радиоимпульс, амплитудой 50 или 200 В,
   с регулируемой частотой заполнения 20-2500 кГц
   и длительностью до 32-х периодов
Частота повторений ЗИ
   15 или 30 Гц
Усилитель
   широкополосный 0.02-2,5 МГц (-6 дБ)
   с регулируемыми полосовыми фильтрами
Диапазон регулировки усиления
   90 дБ, с шагом 0.5, 1, 2 или 6 дБ
Временная Регулировка Чувствительности (ВРЧ)
   диапазон до 60 дБ, 12 дб/мкс
   с построением кривой по 32 опорным точкам
   введенным вручную или от контрольных отражателей
Детектирование
   положительная или отрицательная полуволна,
   полное, радиосигнал (во всем диапазоне развертки), B-scan, C-скан, спектр сигнала
Отсечка
   компенсированная, 0 - 90% высоты экрана
Зоны контроля
   две независимых зоны, начало и ширина
   изменяются во всем диапазоне развертки,
   уровни порогов задаются от 0 до 95%
   высоты экрана при детектировании и
   от -95% до +95% при радиосигнале с шагом
   1%, индивидуальная логика определения дефектов.
Автоматическая Сигнализация Дефектов (АСД)
   световая для каждой зоны отдельно и звуковая,
   индивидуальная логика определения дефекта в зоне
Измерение временных интервалов
   от 0 до первого сигнала в зоне или между
   сигналами в зонах, по фронту или по максимуму
   сигнала
Автоматическая регулировка усиления (АРУ)
   есть
Встроенное программное обеспечение для контроля цилиндрических изделий
   есть
Подключение датчика оборотов
   есть
Измерение амплитуды
   в процентах от высоты экрана,
   в дБ относительно уровня порога в зоне,
   в дБ относительно опорного сигнала,
Дисплей
   Цветной, TFT 640 х 480 точек
   130 х 100 мм
   А-сигнал
   480 x 300 точек в стандартном режиме
Память
   500 настроек с А-сигналом
   5000 протоколов контроля (сигнал, огибающая, результат измерения, параметры работы прибора, дата, время и название протокола)
Интерфейс
   RS232 / Ethernet
Разъемы преобразователей
   2 х СР-50
Аккумулятор
   Li-ion 8 А/ч
Время работы
   6-8 часов от аккумуляторов
Внешнее питание дефектоскопа
   блок питания 220 В AC / 18 В DC
Диапазон рабочих температур
   от -25 C до +55 C
Размер (В x Ш x Д)
   210 мм x 340 мм x 75 мм
Масса
   4 кг с аккумуляторами

Особенности

Одновременное отображении амплитуды сигнала и расстояния до него

Отображения сигналов в недектированном режиме

Высокая мощность благодаря использования генератора с регулируемым числом периодов возбуждения

Б-скан для более удобной визуализации контроля

Измерение спектра сигнала

Выделение цветом сигналов в разных зонах, сетки, меню, показаний и прочих элементов экрана

  Сохранение и просмотр настроек и результатов на экране прибора

Функция ВРЧ по 32-м точкам с возможностью регулировки положения и усиления в каждой точке

Просмотр результатов контроля на приборе

Дисплей: Цветной TFT 135 x 100 мм (640 х 480 точек)
Усилитель: 0.02 - 2,5 МГц
ВРЧ с диапазоном до 60 дБ, 12 дб/мкс с построением кривой по 32-м опорным точкам
Частота повторения ЗИ:40Гц
Измерение спектра сигнала
Зоны контроля: две независимых, с индивидуальной логикой определения дефекта
Вывод сигналов в виде А-, В-, С- сканов
Возможность подключения датчика оборотов или пути
Интерфейс: Ethernet
Питание: Li-ion аккумулятор или внешний блок питания
до 7 часов работы от аккумулятора
