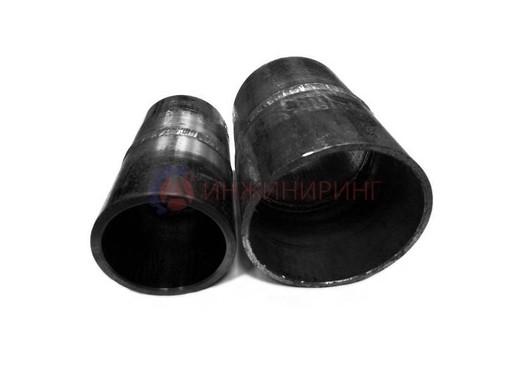

Стандартные образцы (СОП) трубные со сварным швом

Трубные стандартные образцы (СОП) со стыковым сварным швом с отражателями типа «плоскодонное отверстие» и отражателем типа «боковое цилиндрическое отверстие» применяют для настройки чувствительности и длительности развертки дефектоскопов при контроле сварных соединений и основного металла наклонными совмещенными и наклонными раздельно-совмещенными преобразователями в соответствии с требованиями РД-25.160.10-КТН-016-15.

Основные технические характеристики

1. Стандартный образец (СОП) выполняется из заготовки, содержащей стыковой сварной шов, соответствующий требованиям РД-25.160.10-КТН-016-15
2. Стандартный образец (СОП) имеет несколько отражателей типа «плоскодонное отверстие», имеющих разную глубину залегания и диаметр, часть из которых выполняется в околошовной зоне и один отражатель типа «боковое цилиндрическое отверстие» расположенный непосредственно в зоне сварки;
3. Геометрические размеры стандартных образцов (СОП), отражателей типа «плоскодонное отверстие» и отражателей типа «боковое цилиндрическое отверстие» соответствуют требованиям РД-25.160.10-КТН-016-15;
4. Предпочтительным считается изготовление стандартных образцов (СОП) из материала Заказчика т.к. настроечный образец (мера) по своим акустическим свойствам будет соответствовать объекту контроля;
5. Стандартные образцы (СОП) могут быть изготовлены из стали: 20; 45; 09г2с; 12Х18Н10Т; 08Х18Н10Т и др. материалов.
6. Все образцы изготавливаются в соответствии с ГОСТ Р 55724-2013 «Контроль неразрушающий. Соединения сварные. Методы ультразвуковые».

Каждый настроечный образец (мера) имеет маркировку и паспорт, который содержит сведения о конструктивных параметрах образца и материале, из которого он изготовлен, вид и размеры искусственных отражателей, результаты первичной аттестации (калибровки), результаты переаттестации, условия хранения.

К производимым нами СОП для настройки чувствительности с любым видом ультразвуковых отражателей, независимо от НТД, предъявляется следующие требования:

• равномерность акустических свойств, таких как затухание и скорость распространения ультразвуковых колебаний. Трубные СОП с отражателями типа "боковое цилиндрическое отверстие" и «плоскодонное отверстие» отличаются по этим параметрам в пределах одной серии не более, чем ± 5% ;
• отсутствие в материале трубных СОП естественных несплошностей, выявляемых при поисковом уровне чувствительности, заданной для данного объекта контроля;
• допустимое соотношение сигнал / шум, при настройке по СОП, должно быть не меньше, чем 12 dB, для углеродистых и низколегированных сталей. Данный критерий во многом зависит и может изменяться в зависимости от структуры материала СОП (от размера зерна) и от используемых параметров контроля;

Цена на СОП может измениться если:

1. Если количество искусственных отражателей будет не соответствовать требованиям НТД.

2. Если в тз Заказчика будет указано нанесение искусственных дефектов электро-эррозионным способом.

3. Если материал образца 12Х18Н10Т или 08Х18Н10Т или аналогичный по свойствам - тогда цена и сроки поставки обсуждаются в индивидуальном порядке.

4. Если диаметр образца превышает 273 мм и толщина превышает 24 мм

5. Если диаметр образца превышает 400 мм и толщина превышает 35 мм

6. Если потребуется нанесение доплнительных искусственных дефектов на образец, например плоскодонных отверстий - тогда цена и сроки поставки обсуждаются в индивидуальном порядке и зависит от сложности образца

Гарантийный срок эксплуатации: 3 года.

Комплект поставки: Паспорт, документ о прохождении метрологической аттестации (калибровка)
