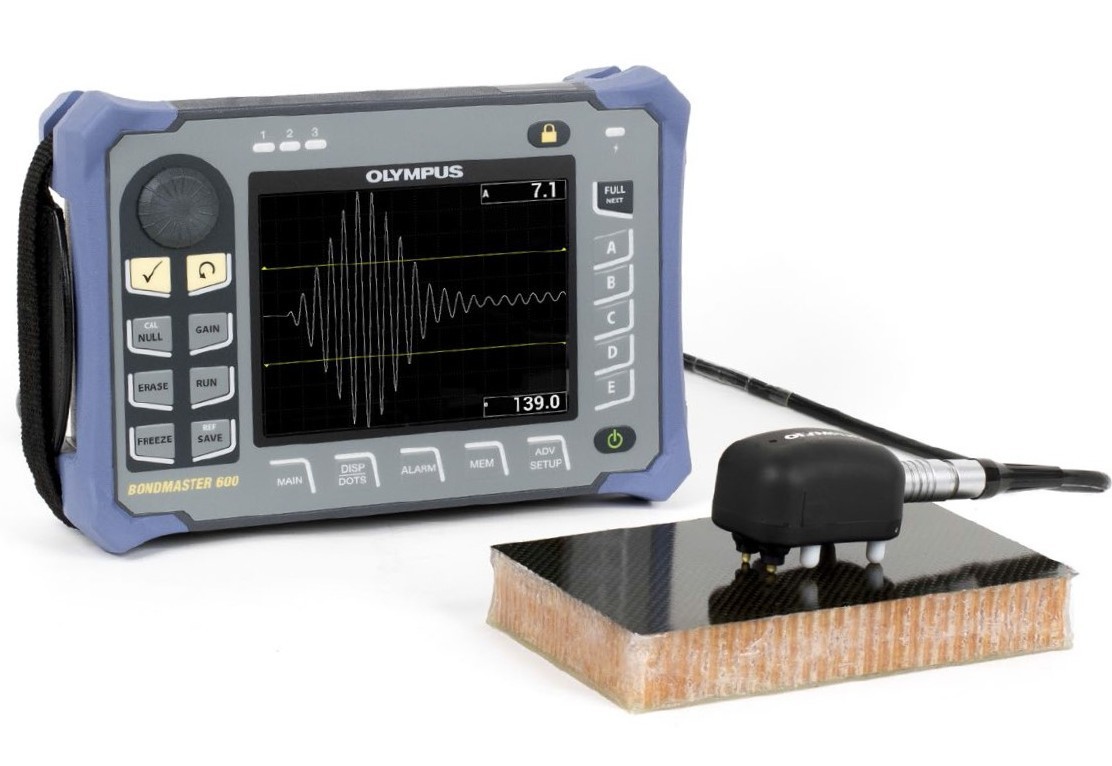

Дефектоскоп BondMaster 600
BondMaster 600 — это акустический импедансный дефектоскоп, разработанный специально для контроля многослойных композиционных материалов: монолитных, сотовых, сэндвич-конструкций. Позволяет обнаруживать расслоения в обшивках, непроклеи между обшивками и заполнителем в композитных панелях с постоянной и переменной геометрией.
BondMaster 600 имеет несколько режимов работы:
- импедансный совмещенным преобразователем (с применением изгибных волн, на основе анализа механического импеданса);
- импедансный раздельно-совмещенным преобразователем;
- резонансный (на основе возбуждения вынужденных упругих колебаний в объекте контроля и их анализе).
Выпускается 2 модели на выбор
|
Функция |
B600 (базовая модель) |
B600M (мультимодовая модель) |
|
Калибровка сигналов в режиме Фиксации |
√ |
√ |
|
Показания в режиме реального времени |
√ |
√ |
|
Выбор приложения |
√ |
√ |
|
Поддержка преобразователей с технологией PowerLink |
√ |
√ |
|
Раздельно-совмещенный режим (РЧ и Импульс) |
√ |
√ |
|
Раздельно-совмещенный режим (Развертка) |
√ |
√ |
|
Анализ механического импеданса (MIA) |
√ |
|
|
Резонансный режим |
√ (включает кабель) |
|
|
Меню Калибровка (Резонансный режим и MIA) |
√ |
Благодаря клавишам прямого доступа, упрощенному интерфейсу и предустановленным настройкам для основных приложений, BondMaster 600 обеспечивает исключительную простоту в использовании: будь то контроль композитных материалов и конструкций с сотовым наполнителем, слоистых материалов или стыковых соединений металлов. Улучшенный пользовательский интерфейс и упрощенная схема работы дефектоскопа делают процедуры архивирования и создания отчетов доступными для пользователя любого уровня подготовки.
Высокая разрешающая способность и яркость 5,7-дюймового VGA-дисплея BondMaster 600 еще больше подчеркивается в полноэкранном режиме дефектоскопа, который активируется простым нажатием клавиши и доступен вне зависимости от текущего режима отображения или метода контроля. Ультразвуковой дефектоскоп BondMaster 600 позволяет работать в разных режимах, включая раздельно-совмещенный (РЧ, импульс, развертка), резонансный, а также усовершенствованный режим MIA (анализ механического импеданса — АМИ).
Портативный, прочный и эргономичный дефектоскоп
Эргономичный дизайн дефектоскопа BondMaster 600 очень удобен при контроле труднодоступных участков. При контроле узких поверхностей ремень на ладонь обеспечивает максимальный комфорт и быстрый доступ к самым важным функциям.
Неоднократно проверен на практике в суровых условиях эксплуатации
Многократно испытанный корпус ультразвукового дефектоскопа BondMaster 600 специально спроектирован для длительной эксплуатации в жестких полевых условиях. BondMaster 600 с герметичным водонепроницаемым корпусом, фрикционными амортизаторами и подставкой (одновременно служащей крючком для подвешивания прибора) отличается длительным временем работы от аккумулятора и является незаменимым инструментом для контроля сложных, труднодоступных участков.
Основные характеристики
- Соответствует требованиям стандарта IP66.
- Продолжительное время работы от аккумулятора (до 9 часов).
- Совместим с существующими преобразователями BondMaster (PowerLink) и преобразователями других производителей.
- Яркий 5,7-дюймовый (14,5 см) VGA-дисплей.
- Вывод изображения на полный экран в любом режиме работы.
- Интуитивный интерфейс с возможностью выбора готовых настроек под основные приложения.
- Быстрый выбор режима отображения с помощью клавиши RUN.
- Новый режим отображения СКАН (профиль).
- Новый режим отображения СПЕКТР с функцией отслеживания частоты.
- Настройка усиления с помощью клавиш прямого доступа.
- Доступ ко всем настройкам прибора на одной странице.
- Отображение до двух значений в режиме реального времени.
- Емкость памяти: до 500 файлов (настроек и файлов данных).
- Просмотр содержимого файлов в приборе без использования дополнительного программного обеспечения.
- Упрощенный интерфейс и яркий дисплей.
- Быстрый доступ и конфигурация настроек.
Технические характеристики Дефектоскоп BondMaster 600
|
ОБЩИЕ ХАРАКТЕРИСТИКИ |
|
|
Габариты (Ш × В × Г) |
236 × 167 × 70 мм |
|
Вес |
1,7 кг с литий-ионным аккумулятором |
|
Стандарты или директивы |
Mil 810G, CE, WEEE, FCC (США), IC (Канада), RoHS (Китай), RCM (Австралия и Новая Зеландия), KCC (Южная Корея) |
|
Питание |
От сети переменного тока: 100–120 В, 200–240 В, 50–60Гц |
|
Входы/выходы |
Периферийный интерфейс USB 2.0, стандартный аналоговый выход VGA, 15-контактный разъем ввода/вывода (вилка) с аналоговым выходом, 3 выхода сигнализации. |
|
УСЛОВИЯ ЭКСПЛУАТАЦИИ |
|
|
Диапазон рабочих температур |
от –10 °С до 50 °С |
|
Температура хранения |
от 0 °С до 50°С [с батареями]; от –20 °C до – 70 °С [без батарей] |
|
Нормы IP |
Спроектирован в соответствии с требованиями IP66 |
|
БАТАРЕЯ |
|
|
Тип батареи |
Перезаряжаемый литий-ионный аккумулятор или 8 щелочных батарей типа AA (в специальном держателе) |
|
Продолжительность работы батареи |
8–9 часов |
|
ДИСПЛЕЙ |
|
|
Размер (Ш × В; диагональ) |
117,4 × 88,7 мм; 146, 3 мм |
|
Тип |
Цветной трансфлективный ЖК-дисплей VGA (640 × 480 пикселей) |
|
Режимы |
Стандартный или полноэкранный, 8 цветовых схем. Клавиша RUN для переключения между режимами отображения. |
|
Сетки и инструментальные средства |
Выбор из 5 сеток; перекрестия (только в XY-плоскости) |
|
ВОЗМОЖНОСТИ ПОДКЛЮЧЕНИЯ И ПАМЯТЬ |
|
|
Программное обеспечение ПК |
Программное обеспечение BondMaster PC включено в базовый комплект BondMaster 600. BondMaster PC позволяет просматривать сохраненные файлы и печатать отчеты. |
|
Хранение данных |
500 файлов с возможностью предварительного просмотра. |
|
ИНТЕРФЕЙС |
|
|
Языки интерфейса |
Английский, испанский, французский, немецкий, итальянский, японский, китайский, русский, португальский, польский, голландский, чешский, венгерский, шведский и норвежский. |
|
Приложения |
Меню Выбор приложения для быстрой конфигурации во всех режимах. |
|
Отображение показаний в режиме реального времени |
До 2 значений, характеризующих сигнал (в зависимости от выбранного режима) |
