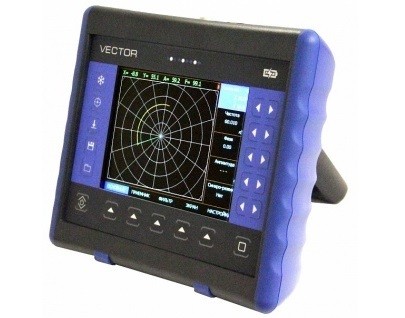

Вектор-50 - универсальный вихретоковый дефектоскоп

Вектор-50 - универсальный вихретоковый дефектоскоп

Брошюра Вектор-50 (скачать)

Новый универсальный вихретоковый дефектоскоп ВЕКТОР версии 50 с поддержкой любых вихретоковых: параметрических, дифференциальных, динамических (роторных) преобразователей, а также различных импедансных преобразователей. Дефектоскоп предназначен для контроля металлопродукции, углепластиков и композитов на наличие дефектов типа поверхностных и подповерхностных трещин, нарушений сплошности и однородности материалов, полуфабрикатов и готовых изделий из различных материалов. Дефектоскоп может использоваться для измерения толщины защитных покрытий, глубины поверхностных трещин, электропроводности цветных металлов и содержания ферритной фазы в нержавеющих хромоникелевых сталях аустенитного и перлитного классов.

С дефектоскопом ВЕКТОР-50 могут использоваться любые накладные или проходные вихретоковые дифференциальные и абсолютные преобразователи, работающие на частотах от 10 Гц до 20 МГц, а также любые динамические (ротационные) преобразователи, в том числе марок FORSTER , ELOTEST и др. при использовании специальных переходников.

С дефектоскопом могут использоваться пьезоэлектрические и электромагнитно-акустические (ЭМА) преобразователи для контроля изделий из металлов и композитных материалов с целью исследования физико-механических свойств и качества клеевых соединений акустическими методами. Чувствительность контроля определяется свойствами контролируемого материала, используемыми преобразователями, глубиной залегания, размерами, ориентацией и типом дефектов.

Дефектоскоп может применяться в машиностроении, энергетике, металлургической промышленности, железнодорожном, авиационном, автомобильном и трубопроводном видах транспорта для контроля изделий основного производства и технологического оборудования.

Диапазон регулировки усиления от 0 до 70 дБ, с шагом 0.1, 1, 2, 6 и 10 дБ

Диапазон регулировки предварительного усилителя от 0 до 40 дБ, с шагом 0.1, 1, 2, 6 и 10 дБ

Диапазон изменения частоты от 1 Гц до 20 МГц, с шагом 1, 10,100 и 1000 Гц

Регулировка амплитуды возбуждения преобразователя 12.5%, 25%, 50%, 100%

Диапазон изменения фазы вектора 0 - 359 град., с шагом 0.01, 0.1, 1, 5, 10, 45, 90 и 180 град.

Фильтр НЧ регулируемый от 5 до 1000 Гц

Фильтр ВЧ регулируемый от 2,5 до 500 Гц

Режим работы   стандартный, синхро-режим, частотное сканирование

Вид графика  XY, XY+YT, XY+AT, YT, YT+XT

След сигнала   0-30 сек,  с шагом 1 сек

Зоны АСД коробка, сегмент

Режимы АСД дефект в зоне, дефект вне зоны

Типы вывода на экран вектор, точка

Типы преобразователей дифференциальный, абсолютный, роторный

Память настроек 100 настроек

Память результатов 500 протоколов вихретокового контроля

Экран цветной TFT 640х480 с регулируемой яркостью и регулировкой цветовой гаммы.  Специальная функция смены фона для работы на ярком солнце

Интерфейс USB

Разъемы преобразователей 1 x Lemo1B + 1 x Lemo0B

Время работы 10 часов от аккумуляторов

Внешнее питание блок питания от сети 220 В, 50Гц  AC

Напряжение питания 15V/3,5A DC

Диапазон рабочих температур от -30º C до +55° C

Размер (В x Ш x Д) 200 мм x 225 мм x 80 мм

Масса 1,5 кг с аккумуляторами
