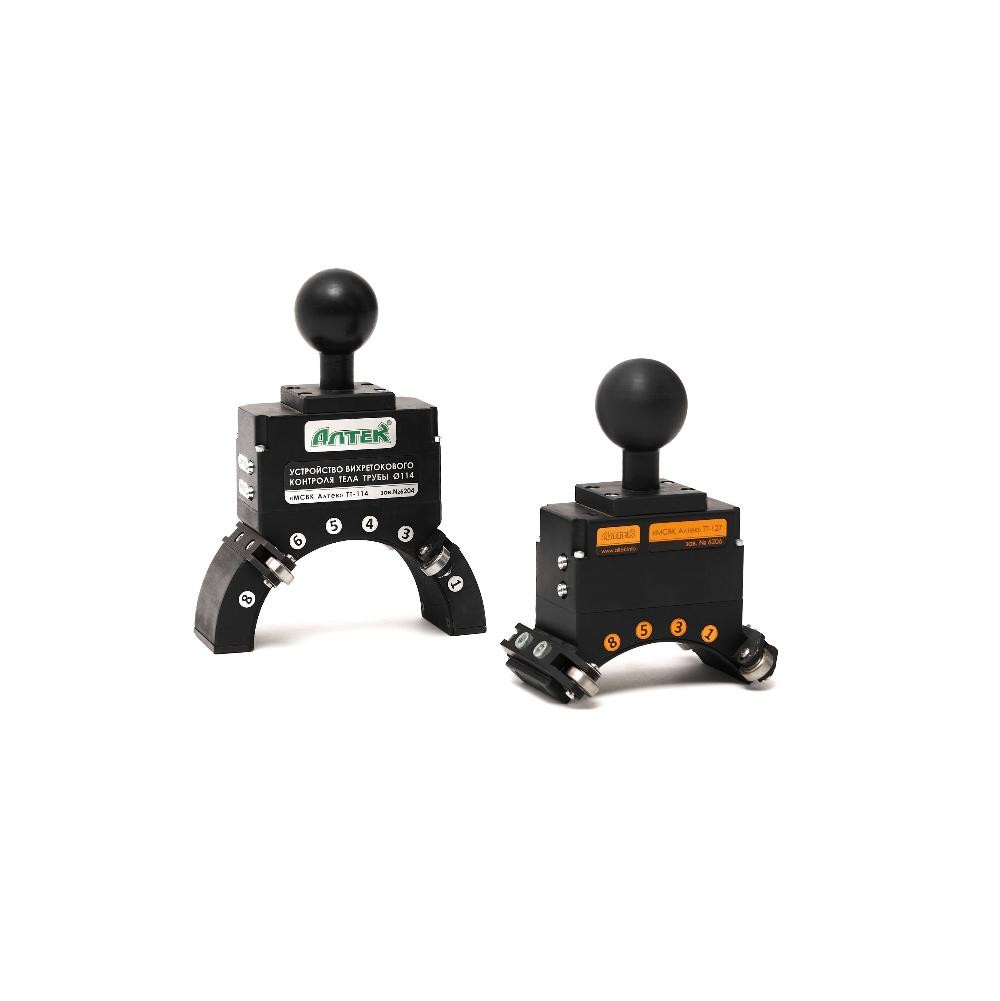

Устройство сканирующее МСВК АЛТЕК
«МСВК Алтек» ТТ-Ø[1] предназначено для вихретокового контроля внешней поверхности труб диаметром 60,3–168,3 мм из ферромагнитных сталей, с выявлением дефектов длиной от 5 мм.
Работает с дефектоскопом «Peleng 307» УД3-307ВД (с 2016 г.) со специальным ПО. Не требует тщательной очистки поверхности — масла, буровой раствор и ржавчина не мешают контролю. Время проверки одной трубы — до 3 минут.
Применимо для бурильных труб, включая зоны захвата, по нормативам:
- API 5DP, 7-1
- DS-1 Vol.3
- ГОСТ Р 54383, 50278
- РД 41-01-89
Настройка — по трубам с прорезями. Важно: отверстия Ø1,6 и 3,2 мм не подходят как эталоны.
Технические характеристики
| Параметр | Значение |
|---|---|
| Длина рабочей поверхности устройства, не менее, мм | 160±10 |
| Скорость контроля устройством, см/сек | 5…50 |
| Максимально допустимый зазор между рабочей поверхностью устройства и поверхностью объекта контроля | 4 мм |
| Характеристики порогового дефекта (прорези) | |
| Вариант №1 – длина, мм / глубина, мм / раскрытие, мм | 20 / 0,8 / 0,1±0,05 |
| Вариант №2 – длина, мм / глубина, мм / раскрытие, мм | 10 / 1 / 0,1±0,05 |
| Питание устройства (USB), В | 5 … 12 |
| Мощность, Вт, не более | 0,5 |
| Длина кабеля, м | 1,5 |
| Разъем для подключения кабеля | ECG.0B.304CLL (LEMO) |
| Частота контроля, кГц | 50±10 |
| Рабочие условия эксплуатации | |
| Температура окружающего воздуха, °С | от -30 до +40 |
| Относительная влажность, % | до 98% при +30°С |
| Габаритные размеры устройства без модуля ручки и кабеля, мм, не более | 167 × 128 × 99 |
| Масса устройства, кг, не более | 0,6 |
