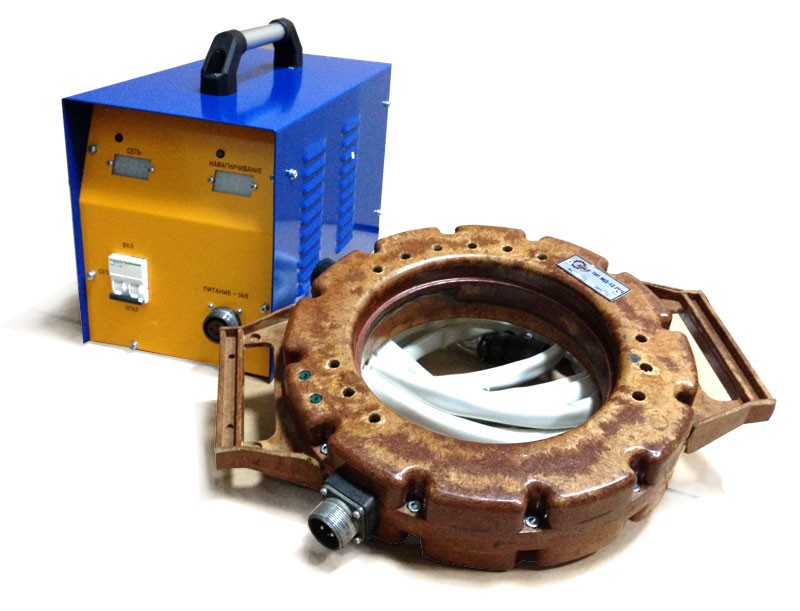

Магнитопорошковый дефектоскоп МД-12ПШ

Магнитопорошковый дефектоскоп МД-12ПШ предназначен для контроля шеек оси колесных пар и других деталей диаметром или максимальным размером поперечного сечения не более 150 мм. Намагничивающее устройство дефектоскопа выполнено в виде круглого соленоида с рабочим отверстием диаметром 200 мм. Магнитное поле по мере удаления от торцов корпуса соленоида симметрично убывает. Помещенные внутрь соленоида протяженные детали постоянного сечения намагничиваются симметрично относительно торцов корпуса соленоида. Дефектоскоп МД-12ПШ используется для обнаружения поверхностных поперечных трещин во внутренних шейках и средних частях осей локомотивных колесных пар. Магнитопорошковый неразрыушающий контроль деталей вагонов проводится в в соответствии с руководящим документом РД 32.159—2000.

Характеристики магнитопорошкового дефектоскопа МД-12ПШ:

• диаметр рабочего отверстия, мм — 200;
• эффективное значение тока намагничивания, А — 45;
• порог чувствительности: ширина раскрытия, от, мм — 0,02; протяженность, от, мм — 5;
• разрешающая способность, не более, мм — 10;
• амплитудное значение напряженности магнитного поля намагничивающего устройства без контролируемой детали, в центре рабочего отверстия, А/м, не менее — 18000;
• напряжение питания, В — ~220±10%;
• габаритные размеры блока управления, мм — 275х520х320;
• масса блока управления, кг — 45;
• габаритные размеры намагничивающего устройства, мм — 508х76х330;
• масса намагничивающего устройства, кг — 9.
