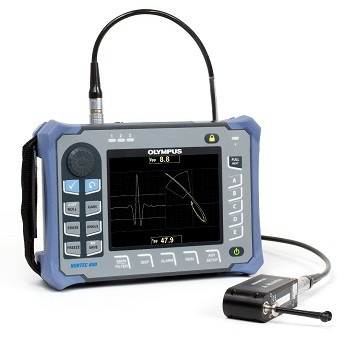

Дефектоскоп вихретоковый NORTEC 600
Olympus объединил свои последние разработки и достижения в области высокоэффективных электронных схем и вихретокового контроля в один компактный и прочный портативный прибор — новый дефектоскоп NORTEC® 600. Благодаря яркому 5,7-дюймовому VGA-дисплею и полноэкранному режиму, NORTEC 600 отображает контрастные вихретоковые сигналы, видимые при любых условиях освещенности.
NORTEC 600 имеет усовершенствованный интерфейс, а также простую и удобную навигацию с использованием ручки регулирования, заимствованной у предыдущих приборов серии NORTEC. Как и многие другие приборы Olympus, NORTEC 600 имеет понятную структуру меню и функциональную панель с клавишами прямого доступа. NORTEC 600 представлен в четырех разных моделях и оснащен широким набором инновационных функций (меню Выбор приложения, дисплей «все-в-одном», просмотр показаний в режиме реального времени, калибровка сигнала в режиме Фиксации сигнала), обеспечивающих быстроту и простоту выполнения контроля вне зависимости от уровня подготовки оператора.
Надежный и прочный
Многократно испытанный корпус прибора NORTEC 600 специально спроектирован для длительной эксплуатации в жестких полевых условиях. Надежный корпус NORTEC 600 обеспечивает защиту прибора от различных погодных катаклизмов при выполнении вихретокового контроля.
Основные характеристики
- Соответствует требованиям стандарта IP66.
- Соответствует стандарту EN-15548.
- Продолжительное время работы от аккумулятора (до 10 часов)
- Яркий 5,7-дюймовый (14,5 см) VGA-дисплей
- Вывод изображения на полный экран в любом режиме работы
- Улучшенные настройки фильтрации сигналов при контроле отверстий с помощью сканеров
- Интуитивный интерфейс с возможностью выбора готовых настроек под основные приложения
- Доступ ко всем настройкам прибора на одной странице
- Частота: от 10 Гц до 12 МГц.
- Автоматическая внутренняя балансировка (разъем BNC).
- Отображение до двух значений в режиме реального времени.
- Автоматическое смешение сигналов
- Емкость памяти: до 500 файлов (файлов настроек и файлов данных).
- Просмотр содержимого файлов в приборе без использования дополнительного программного обеспечения
Компактный и легкий
Дефектоскоп NORTEC 600 весит всего 1,6 кг. Прилагаемый в комплекте ремень на запястье обеспечивает быстрый доступ большого пальца к клавишам, делая прибор удобным для портативного использования.
Четыре модели для любого вида контроля
NORTEC® 600 доступен в четырех различных конфигурациях, выбираемых в зависимости от поставленной задачи контроля. Каждая последующая модель, начиная с базовой, предлагает много дополнительных возможностей. Для максимального удобства дополнительные опции можно разблокировать дистанционно.
| Поддерживаемые режимы и функции | N600 (базовая модель) | N600C (измерение электропроводности) | N600S (сканер) | N600D (двухчастотный) |
| Настройка прибора в режиме Фиксации сигнала | √ | √ | √ | √ |
| Показания в режиме реального времени | √ | √ | √ | √ |
| Выбор приложения | √ | √ | √ | √ |
| Экран «Все в одном» | √ | √ | √ | √ |
| Поддержка преобразователей с технологией PowerLink | √ | √ | √ | √ |
| Измерение электропроводности и толщины покрытия материала | √* | √ | √ | |
| Сканер для контроля отверстий | √ | √ | ||
| Двухчастотный режим и микширование | √ | |||
| *Включено в комплект: преобразователь для измерения проводимости 9222340 [U8690027], калибровочный образец 9522103 [U8880111] и набор калибровочных пластин 0320806 [U8840160]. | ||||
Два разъема для подключения преобразователей
Все модели NORTEC 600 имеют стандартный универсальный 16-контактный разъем LEMO, а также разъем BNC для абсолютных преобразователей. Выберите разъем в меню прибора. При использовании разъема BNC прибор активирует функцию автоматической балансировки.
16-контактный разъем LEMO поддерживает технологию NORTEC PowerLink с функцией автоматического распознавания преобразователя и загрузки предустановленных настроек.
Совместим с существующими процедурами контроля и комплектующими других производителей
Для упрощения процедуры контроля NORTEC 600 содержит все режимы совместимости и схемы, используемые в существующих процедурах NORTEC, а также в приборах других производителей. NORTEC 600 включает следующие функции: стандартная импедансная плоскость, режим развертка (ленточная диаграмма), полиэкранный режим, настраиваемая нулевая точка, перекрестие, улучшенные характеристики фильтров, отображение опорного сигнала и много других возможностей.
Совместимый с преобразователями и сканерами для контроля отверстий других производителей, NORTEC 600 предоставляет все необходимые комплектующие, включая кабели и адаптеры (12-контактный разъем LEMO, 11-контактный разъем Fischer и т.п.). Выбор нужного адаптера или кабеля сканера позволяет воспользоваться всеми преимуществами NORTEC 600, без необходимости приобретения фирменных преобразователей и комплектующих.
Высококачественный VGA дисплей
NORTEC® 600 имеет один из самых ярких дисплеев среди существующих портативных вихретоковых дефектоскопов. Уникальная яркость, высокая разрешающая способность и четкость изображения 5,7 дюймового VGA-дисплея позволяют анализировать вихретоковые сигналы на расстоянии. Возможность настройки цветовых схем обеспечивает четкость отображения на экране при использовании NORTEC 600 как внутри помещения, так и снаружи.
Полноэкранный режим
VGA-дисплей NORTEC 600 отличается не только внушительным размером и превосходной яркостью, но также имеет легкоактивируемый полноэкранный режим.
Полноэкранный режим доступен во всех приложениях и режимах отображения, и особенно удобен при считывании сигналов продолжительный период времени
.
В зависимости от модели NORTEC 600, возможны следующие режимы отображения:
- Импедансная плоскость
- Двойная импедансная плоскость
- Развертка (ленточная диаграмма)
- Комбинированный экран (развертка + импеданс)
- Каскадная диаграмма
- Двойная импедансная плоскость
- Экран «все в одном», отображающий до 3 настраиваемых изображений.
NORTEC® 600 прекрасно интегрируется в любую систему вихретокового контроля. Широкий набор программных и аппаратных средств гарантирует качественное обнаружение дефектов в производственных условиях. Технические характеристики и функциональные возможности NORTEC 600 были разработаны с учетом их дальнейшей интеграции в любую систему.
- Соответствует требованиям стандарта IP66.
- Диапазон рабочих температур: от 0°C до 50°C.
- Непрерывный нулевой фильтр
- Ленточная диаграмма с сигнализацией
- Частота измерения 6 кГц
- Дистанционное управление из NORTEC PC
- Выходы сигнализации
- Аналоговые выходы
- Цифровые входы
|
Корпус |
Габариты (ширина × высота × глубина) |
236 × 167 × 70 мм |
|
|
Вес |
1,7 кг с литий-ионным аккумулятором |
|
|
Стандарты или директивы |
EN-15548, CE, WEEE, FCC (США), IC (Канада), RoHS (Китай), RCM (Австралия и Новая Зеландия). |
|
|
Требования по электропитанию |
От сети переменного тока: 100–120 В, 200–240 В, 50–60Гц |
|
|
Вводы/выводы |
Периферийный интерфейс USB 2.0, стандартный аналоговый выход VGA, 15-контактный разъем ввода/вывода (вилка) с 6 аналоговыми выходами, 3 выхода сигнализации. |
|
Условия эксплуатации |
Рабочая температура |
от –10 °С до 50 °С |
|
|
Температура хранения |
от |
|
|
Нормы IP |
Спроектирован в соответствии с требованиями IP66 |
|
Батарея |
Тип батареи |
Перезаряжаемый литий-ионный аккумулятор или 8 щелочных батарей типа AA (в специальном держателе) |
|
|
Время работы |
До 10 часов в обычных условиях; от 6 до 8 часов при использовании сканеров |
|
Дисплей |
Размер (Ш × В, диагональ) |
117,4 × 88,7 мм; 146,3 мм |
|
|
Тип |
Цветной трансфлективный ЖК-дисплей VGA (640 × 480 пикселей) |
|
|
Режимы |
Стандартный или полноэкранный, 8 цветовых схем. |
|
|
Сетки и инструментальные средства |
Выбор из 5 сеток; перекрестья (только для одного изображения). |
|
Возможности подключения и память |
Программное обеспечение ПК |
Программное обеспечение NORTEC PC, включено в основной комплект NORTEC 600. NORTEC PC позволяет просматривать сохраненные файлы и печатать отчеты. |
|
|
Хранение данных |
500 файлов по 120 с макс. с возможностью предварительного просмотра. |
|
Интерфейс |
Языки |
Английский, испанский, французский, немецкий, итальянский, японский, китайский, русский, португальский, польский, голландский, чешский, венгерский, шведский и норвежский. |
|
|
Приложения |
Меню Выбор приложения для быстрой конфигурации. Автоматический отрыв. |
|
|
Показания в режиме реального времени |
До 2 значений в режиме реального времени, характеризующих сигнал (выбор из 5 измерений амплитуды и 1 измерения угла). |
|
Вихретоковый контроль. Технические характеристики (все модели NORTEC) |
Типы ПЭП |
Абсолютные и дифференциальные, мостовой или отражательной конфигурации. Прибор полностью совместим с преобразователями NORTEC PowerLink, а также с преобразователями и комплектующими других производителей. |
|
|
|
16-контактный LEMO и BNC; автоматическая балансировка для разъема BNC (абсолютные преобразователи). |
|
|
Диапазон частот |
от 10 Гц до 12 МГц |
|
|
Усиление |
от 0 до 100 дБ с шагом 0,1 или 1 дБ. |
|
|
Фазовый сдвиг |
от 0° до 359,9° с шагом 0,1° или 1° |
|
|
Развертка |
Настраивается от 0,005 до 10 сек. на деление |
|
|
Фильтры |
Низкочастотный: от 10 до 2000 Гц и широкополосный. Высокочастотный: отключен, или от 5 до 1 000 Гц, выбираемый пользователем в зависимости от типа фильтра «фигура 6» или «фигура 8». Непрерывный сброс (низкочастотный фильтр HP): 0,2 Гц; 0,5 Гц; 1,0 Гц. |
|
|
Возбуждение ПЭП |
НИЗКОЕ, СРЕДНЕЕ и ВЫСОКОЕ (2 В, 5 В, 8 В). |
|
|
Очистка экрана, послесвечение |
Очистка экрана (от 0,1 до 60 сек.), послесвечение (от 0,1 до 10 сек.) |
|
|
Типы сигнализации |
3 сигнализации по выбору: ПРЯМ (прямоугольная), ПОЛЯР (полярная), СЕКТОР (секторная), РАЗВЕРТКА (временная), ПРОВОДИМОСТЬ и ТОЛЩ. ПОКРЫТИЯ. |
|
Проводимость (NORTEC |
Частота |
60 кГц или 480 кГц |
|
|
Цифровое измерение удельной проводимости |
от 0,9% до 110% по шкале IACS или от 0,5 до 64 МС/м. от 0,9% до 65% по шкале IACS с погрешностью ± 0,5%, и более 62% с погрешностью ± 1,0%. Соответствует или превосходит нормы вихретокового контроля BAC 5651. |
|
|
Измерение толщины непроводящих покрытий |
от 0 до 0,648 мм. Погрешность ± 0,025 мм в диапазоне от 0 до 0,64 мм. |
|
Сканеры (NORTEC 600S и NORTEC 600D) |
Совместимость со сканерами |
Работает со сканерами Olympus (MiniMite, SpitFire, RA-2000 и PS-5) и другими сканерами от 120 до 3000 об/мин. |
|
Двухчастотный режим (NORTEC 600D) |
Настройка частоты (двухчастотный режим) |
Две независимые частоты, работающие в одновременном режиме. |
|
|
Возможность СМЕШЕНИЯ сигналов |
F1 - F2, F1 + F2, и автоматическое смешение. |
Вихретоковые преобразователи:
Г-образные, для выявления поверхностных дефектов
Наконечник под углом 90°, стержень из нержавеющей стали. Предназначены для выявления поверхностных трещин. Преобразователи доступны в исполнениях с различной длиной, с различными конфигурациями катушек и разъемов.
Преобразователи прямолинейного движения для контроля поверхностных дефектов
Прямолинейный вал из нержавеющей стали. Предназначены для выявления поверхностных трещин. Преобразователи доступны в исполнениях с различной длиной, с различными конфигурациями катушек и разъемов.
Наклонные преобразователи для контроля поверхностных дефектов
Наконечник под углом 30° или 45°, корпус из нержавеющей стали. Предназначены для выявления поверхностных трещин. Преобразователи доступны в исполнениях с различной длиной, с различными конфигурациями катушек и разъемов.
Преобразователи с гибким валом для контроля поверхностных дефектов
Гибкий медный вал преобразователей может иметь различную форму. Предназначены для выявления поверхностных трещин. Гибкие преобразователи доступны в исполнениях с различной длиной, с различными конфигурациями катушек и разъемов.
Датчики положения коленчатого вала
Датчики общего назначения, из нержавеющей стали, используемые для обнаружения поверхностных и приповерхностных дефектов. Доступны в широком диапазоне размеров, с различными конфигурациями катушек и разъемов.
Преобразователи карандашного типа для обнаружения поверхностных трещин
Датчики общего назначения с пластмассовым наконечником, используемые для обнаружения поверхностных и приповерхностных дефектов. Доступны с различными конфигурациями катушек и разъемов. Преобразователи карандашного типа имеют установочное кольцо.
Другие поверхностные преобразователи
Специальные серии датчиков включают: преобразователи карандашного типа 3551, плоские преобразователи, преобразователи с пластмассовым наконечником, контактные (измерительные) преобразователи и преобразователи с пружинным механизмом.
Вращающиеся пластиковые преобразователи для сканеров
Вращающиеся пластиковые преобразователи включают широкий набор преобразователей с пластмассовыми наконечниками и преобразователей с кожухом разъема из нержавеющей стали (серии SUB, SPO-5965, SPO-3564, и стандартные серии).
Вращающиеся преобразователи из нержавеющей стали для сканеров
Все преобразователи с корпусом из нержавеющей стали, стандартные серии и серии SEU.
Другие преобразователи для сканеров
Широкий ассортимент специальных датчиков: регулируемые преобразователи серии X и Y, конические преобразователи и конические преобразователи из нержавеющей стали.
Ручные преобразователи для контроля болтовых отверстий
Катушки ручных преобразователей располагаются под прямым углом к направлению стержня. Для контроля болтовых отверстий преобразователи перемещаются оператором вручную. Доступны преобразователи стандартных (фракционные и метрические) и специальных диаметров, с абсолютными или дифференциальными катушками.
Точечные преобразователи
Точечные преобразователи используются для обнаружения поверхностных и подповерхностных дефектов. Широкий диаметр катушек и низкочастотный режим работы преобразователя позволяют сканировать большие участки и определять дефекты больших размеров (равные половине диаметра преобразователя).
Кольцевые преобразователи
Кольцевые преобразователи изготовлены в соответствии с различными диаметрами крепежных элементов. Они предназначены для обнаружения подповерхностных трещин вокруг отверстий под крепеж, без снятия самих крепежных деталей. Преобразователи доступны в конфигурации «мост» и «отражение».
Скользящие преобразователи
Скользящие преобразователи специально разработаны для контроля рядов крепежных деталей. Они работают в режиме «отражение» и используются для выявления поверхностных и приповерхностных дефектов. Доступны преобразователи двух видов: регулируемые (в зависимости от размера крепежных деталей) и нерегулируемые (специального назначения).
Преобразователи для измерения электропроводности
Датчики измерения проводимости предназначены для сортировки цветных металлов и проверки состояния материала после термической обработки.
Преобразователи для контроля сварных швов
Данные преобразователи используются для контроля сварных соединений конструкций из ферромагнитных материалов. Это прекрасная альтернатива магнитопорошковому методу контроля, требующему особой подготовки (чистки) образца перед сканированием.
Кабели и адаптеры
Компания Olympus производит высококачественные кабели и адаптеры, подходящие для всех моделей вихретоковых датчиков.
Стандарты
Стандартные образцы используются в каждом приложении и доступны в различных конфигурациях и выполнены из разных материалов.Похожие товары
Дефектоскоп предназначен для контроля металлопродукции, углепластиков и композитов. Внесен в реестр СИ РБ!
